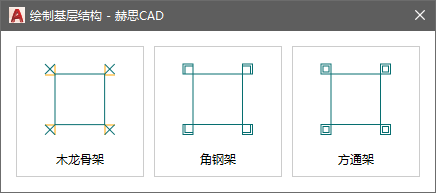

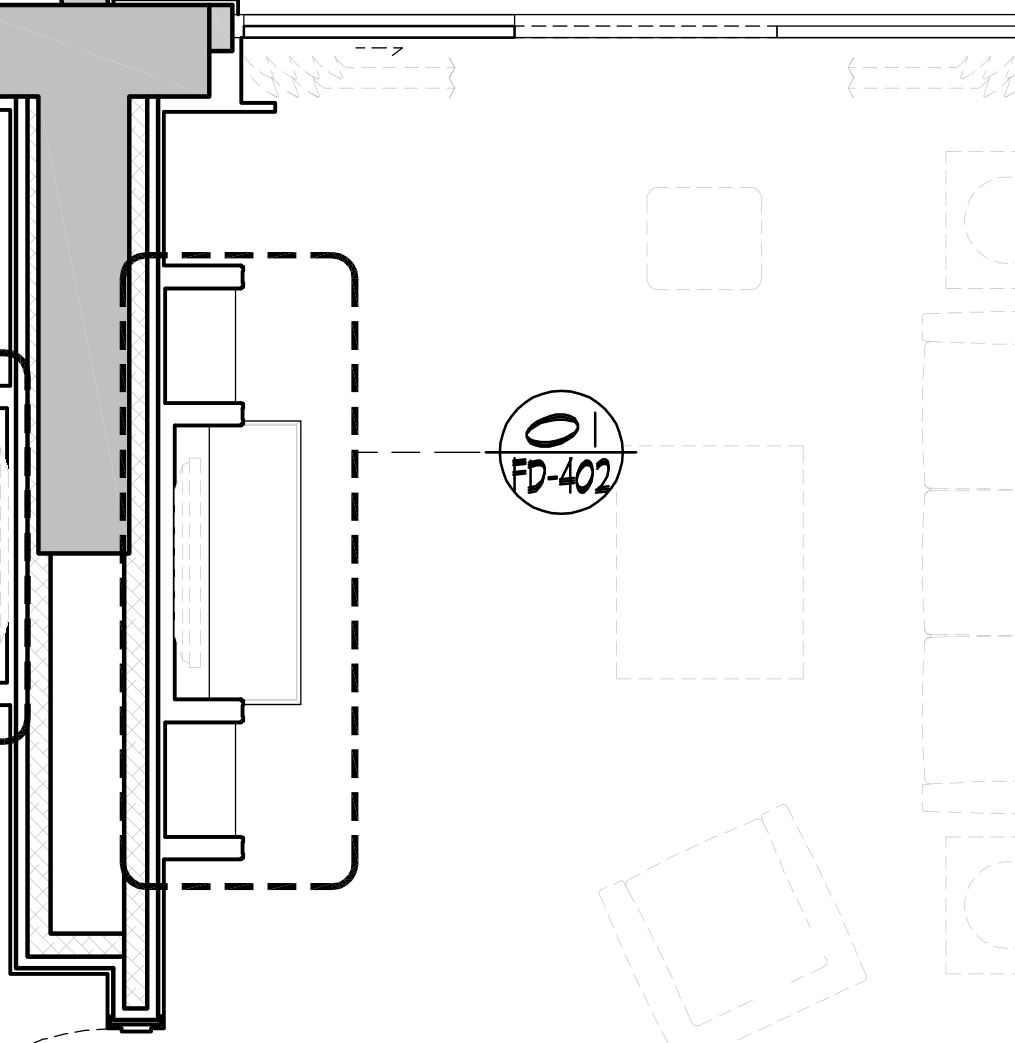

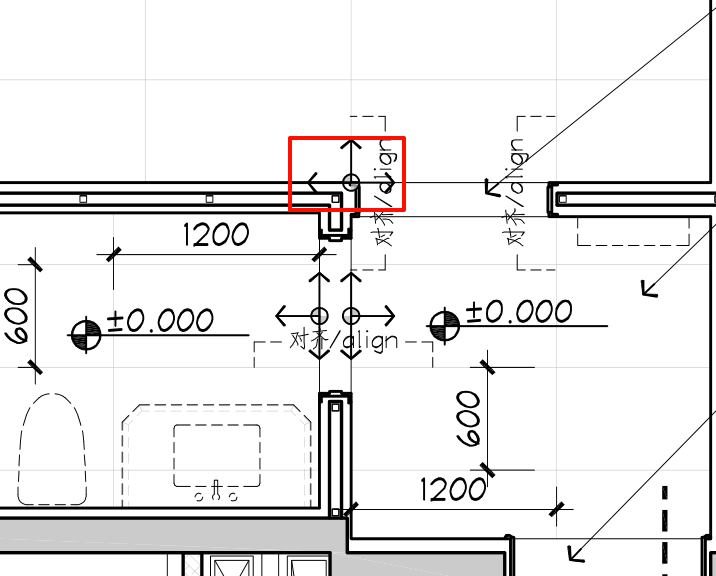

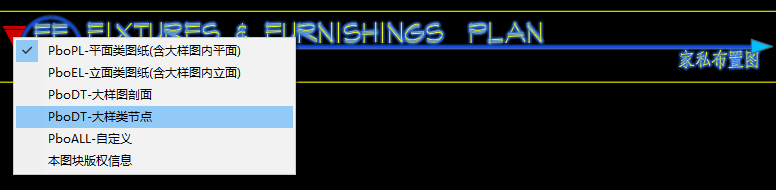

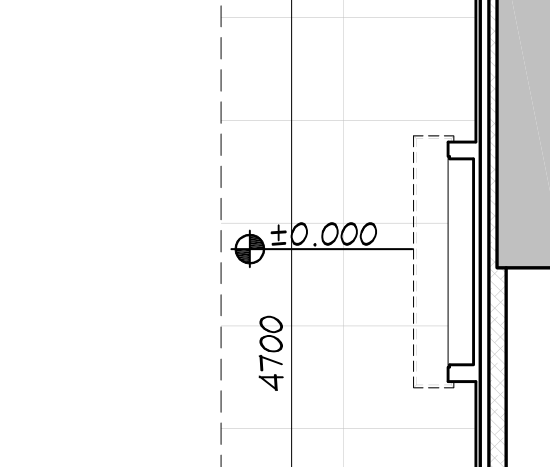

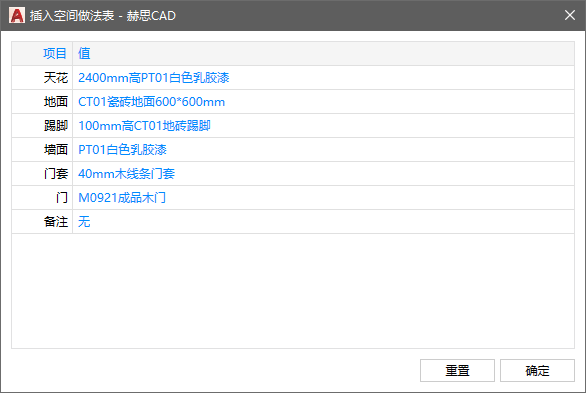

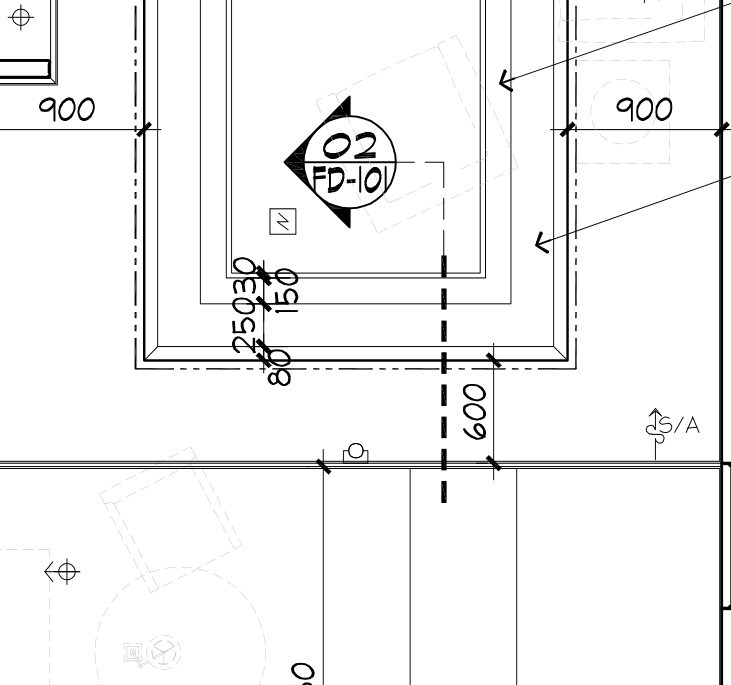

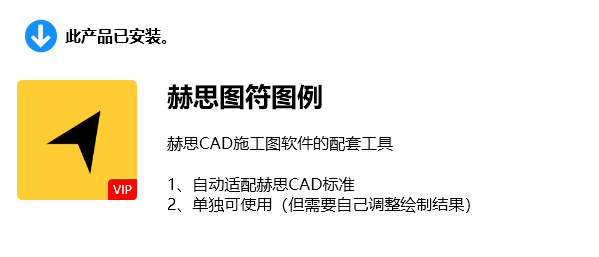

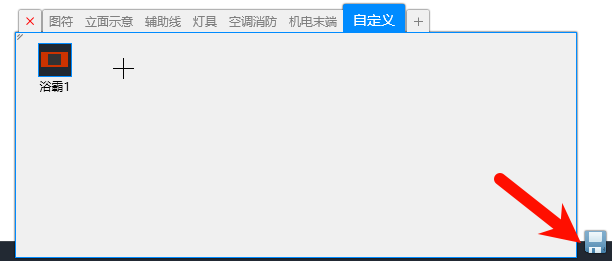

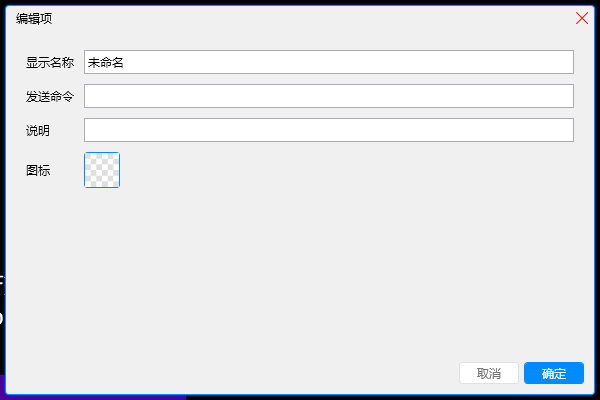

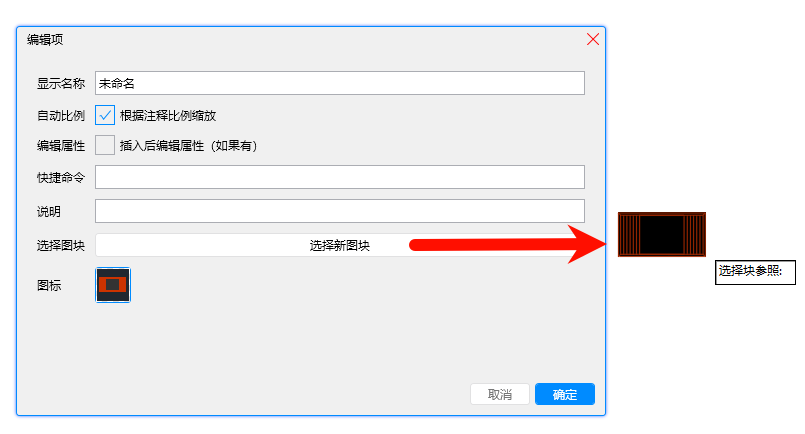

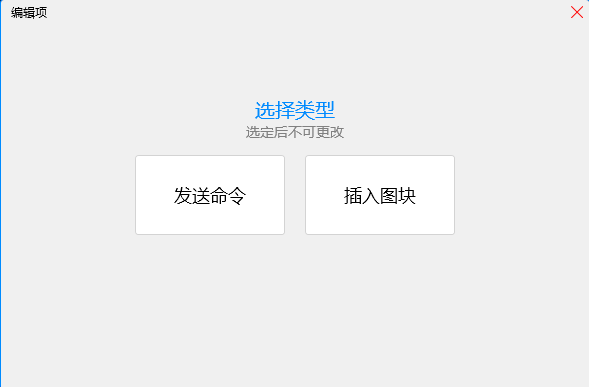

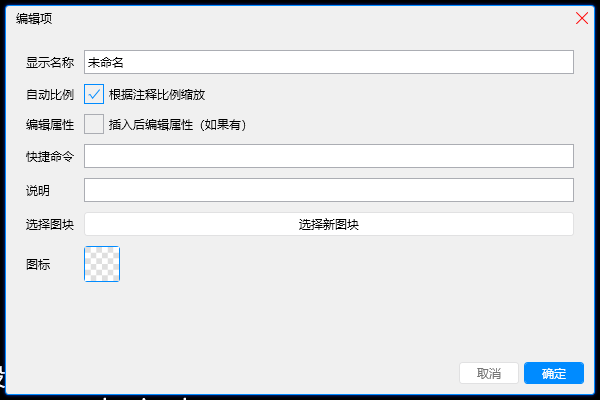

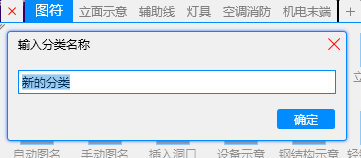

HESI 功能教程 赫思CAD赫思图符图例视频教程 功能概述 1.自动适配赫思CAD标准 2.单独可使用（但需要自己调整绘制结果） 入口标识插入入口符号 角线绘制角线 中空绘制中空符号 简单示意绘制简单示意符号 基层结构绘制基层结构 车边线绘制车边线 风口绘制风口 轴号插入轴号符号 洞口插入洞口符号 对齐线绘制对齐线符号 开启线绘制开启线 箭头符号绘制箭头符号 转折符号插入转折符号 截断线绘制截断线 标高符号插入平面标高符号 放大区域符号绘制放大区域符号 对中线绘制对中线 剖切符号绘制剖切符号 修订云线绘制或转换修订云线 空间做法表插入空间做发表 延续起止线绘制延续起止线 空间名称绘制空间名称符号 纹理方向绘制纹理方向符号 暗藏灯带绘制暗藏灯带 沉箱标注绘制沉箱标注 梁标注绘制梁标注 门洞标注绘制门洞标注 符号引线绘制符号引线 立面索引绘制立面索引符号 预留洞口绘制预留洞口符号 地面高差绘制地面高差符号 文字说明添加文字说明 轴网绘制轴网 辅助线绘制辅助线 立面标高绘制立面标高符号 赫思CAD图符图例：高效绘制施工图的得力助手 引言 在室内设计和施工图绘制过程中，图符图例是不可或缺的工具。赫思CAD的图符图例功能为设计师提供了极大的便利，能够快速生成和管理各种施工图所需的图符和图例，确保图纸的规范性和一致性。 一、 图符图例的打开与使用 赫思CAD的图符图例功能位于绘图界面最下方的工具面板中。打开工具面板后，用户可以找到“图符图例”选项，点击鼠标左键即可打开。打开后，用户可以看到横向分类栏，每个分类栏中都包含多种图符和图例，适用于不同的绘图场景。 二、 常用功能介绍 1. 空间做法表：适用于简单空间， （1) 无需绘制立面图时使用。用户可以填写天花、地面等信息，并将其索引到相应空间。 （2) 打开空间做法表，填写相关信息（如天花标高、材料等）。 （3) 将其放置在立面索引图上，并使用引线或箭头连接到相应空间。 2. 剖切符号：用于大样图或立面图中需要剖切的部分。 （1) 选择剖切符号功能，点击绘制，根据命令行提示选择剖切位置。 （2) 自动生成剖切符号，并标注详见某一大样图。 3. 放大符号：用于大样图中需要放大的细部。 （1) 选择放大符号功能，调整比例（如1:5或1:10）。 （2) 选择需要放大的部位，生成放大符号，并标注详见某一大样图。 4. 标高符号：用于平面图和立面图中标注标高。 （1) 平面标高：在平面图中使用，标注地面完成面的标高。 （2) 立面标高：在立面图中使用，标注完成面的高度。 5. 起铺点设置：用于设置地面砖或其他材料的起铺点位置。 （1) 选择起铺点功能，根据需要调整起铺点的位置。 6. 自动图名：根据当前图纸模式自动生成图名，方便管理。 （1) 切换图纸模式时，自动图名会自动更新。 7. 基层结构绘制：用于绘制大样图中的基层结构，如木龙骨、角钢、方通等。 （1) 选择基层结构功能，选择材料类型（如木龙骨、角钢）。 （2) 根据命令行提示选择尺寸或自定义尺寸，绘制基层结构。 8. 添加自定义图例 （1) 新建项目分类： 点击添加，选择“建项目分类“ （2) 添加图例项： 在项目分类中点击“添加“，选择”插入图块“或”发送命令“ （3) 设置图例属性： 插入图块：选择图块类型、编辑属性（如需要文字编辑则勾选相应选项）。 发送命令：设置快捷键命令和说明。 9. 编辑和修改图例 （1) 修改图块： 在图例工具中选择需要修改的图例，点击编辑。 修改图块内容后，保存更改。 （2) 同步修改： 修改后的图块会自动更新到所有关联的图例中。 10. 保存和同步图例 （1）. 保存到云端： 编辑完成后，点击闪烁的“保存按钮”。 图例将保存到用户中心。 （2）. 跨设备使用： 在其他设备上登录用户中心，图例将自动加载显示。 11. 隐藏与重置 -如果用户不喜欢某些图符或图例，可以进行隐藏或重置。 -隐藏图符：右键点击图符，选择“隐藏”。 -显示隐藏项：点击空白处，选择“显示所有隐藏项”。 -重置为默认：右键点击图符图例工具，选择“重置为默认”，所有自定义内容将被删除。 总结 赫思CAD的图符图例功能为室内设计和施工图绘制提供了极大的便利。通过自动适配赫思CAD的标准，用户可以快速生成和管理各种图符和图例，确保图纸的规范性和一致性。
