| 功能 | 教程 |
|---|
| 赫思CAD快捷标注 | 视频教程 |
| 功能概述 | |
| 标注功能： | |
| 1.快速连续标注 | |
| 2.线对象自动标注 | |
| 3.图块手动定位标注 | |
| 4.交线自动标注 | |
| 5.选择对象自动标注 | |
| 6.多个对象自动识别中心点定位标注 | |
| 7.多个块对象自动识别边界定位标注 | |
| 8.点选封闭空间自动标注 | |
| 编辑功能： | |
| 1.转换标注 | |
| 2.尺寸线剪齐 | |
| 3.标注对齐 | |
| 4.标注分割和延伸 | |
| 5.修正标注文字方向 | |
| 6.修正标注点 | |
| 7.合并标注 | |
| 8.标注文字自动避让 | |
| 9.重置标注文字 | |
| 10.重置标注文字 | |
| 标注样式： | |
| 1.标注样式设置 | |
| 2.标注设置 | |
| 更多功能等待更新 | |
| 文字避让 | 自动避让标注文字 |
| 恢复文字位置 | 重置标注文字位置到默认 |

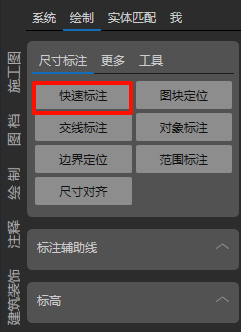

| 快速标注 | 快速新建转角标注，且可持续连续标注 |
| 图块定位 | 识别图块插入点引出标注 |
| 交线标注 | 点选两点，自动识别两点间的虚拟直线与图元相交的点进行标注 |
| 对象标注 | 对多边形对象进行自动标注 |
| 中心标注 | 标注对象的几何中心 |
| 边界定位 | 对一组块进行定位标注，自动识别边界 |
| 范围标注 | 点选空间自动标注 |
| 转换标注 | 将对齐标注转换为转角标注 |
| 标注剪齐 | 剪齐一组标注引线，使其标注点对齐 |
| 标注对齐 | 对一组标注对齐标注尺寸线位置 |
| 拆分延伸 | 连续拆分或延伸一个标注 |
| 合并标注 | 合并一组标注 |
| 修正标注 | 修正标注文字方向不正确的问题 |
赫思CAD快捷标注功能全解析：提升设计效率的智能工具
引言
在CAD设计工作中，标注是不可或缺的重要环节，但传统CAD软件的标注功能往往效率低下，修改繁琐。赫思CAD针对这一痛点，开发了强大的"快捷标注"功能，集成了全面的标注工具和高效的编辑功能，能够显著提升设计人员的工作效率。
包含功能
一、赫思快捷标注的核心优势
赫思快捷标注功能整合了所有标注相关工具，适用于各行业设计需求。相比传统CAD标注方式，赫思解决方案具有以下突出优势：
1. 智能整合：将分散的标注功能集中管理，操作更加便捷
2. 高效编辑：提供丰富的标注修改工具，大幅减少重复劳动
3. 行业普适：满足建筑、机械、电子等各行业的标注规范需求

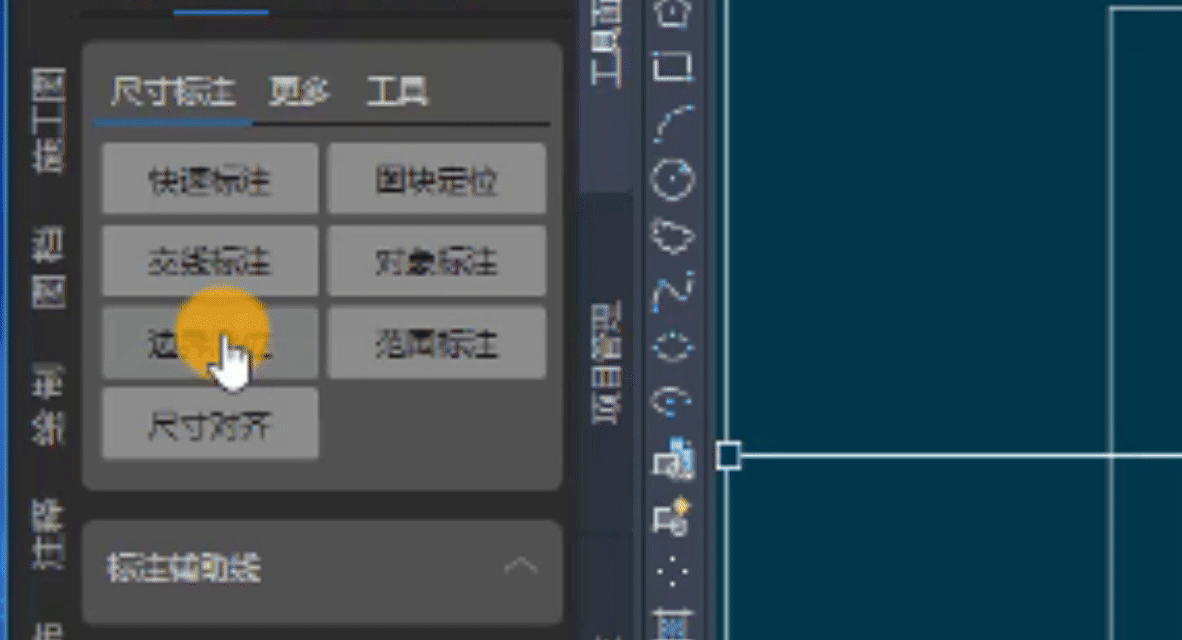

1. 基础标注操作

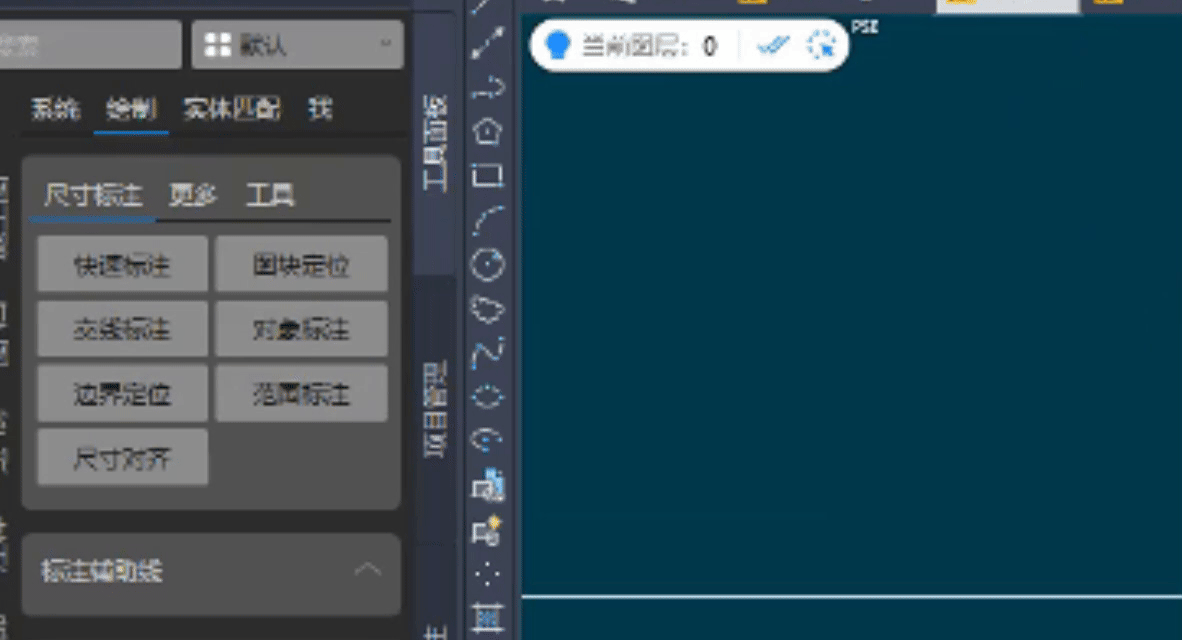

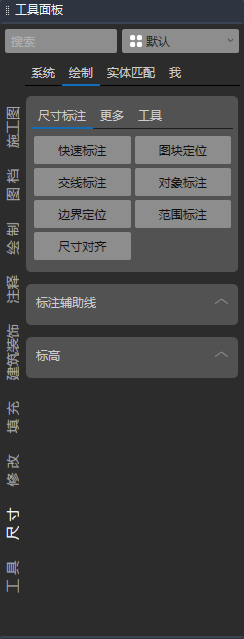

赫思CAD的快捷标注位于工具面板的"绘制-尺寸"选项中。使用时可实现：

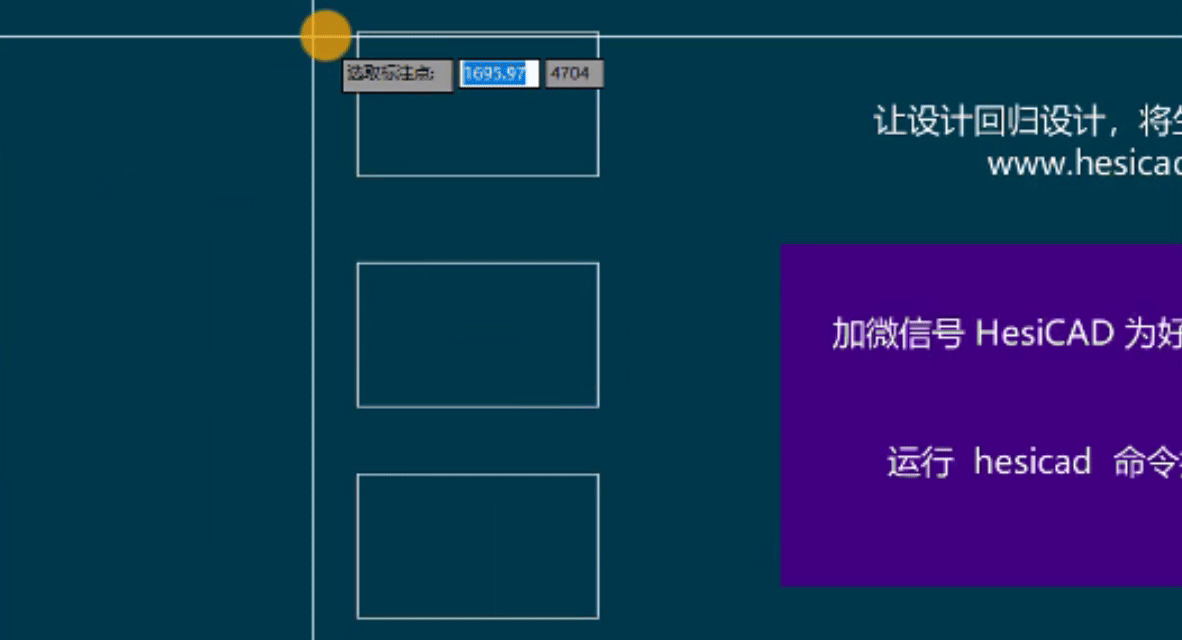

(1)连续标注：完成一次标注后可直接进行下一次标注，无需重复输入命令
(2)快速修改：双击标注线即可进行拆分编辑，简化修改流程
2. 智能定位标注
针对复杂图形，赫思提供智能定位功能：

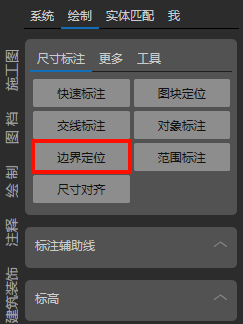

(1) 边界定位：自动识别图块边界，一键完成四边标注

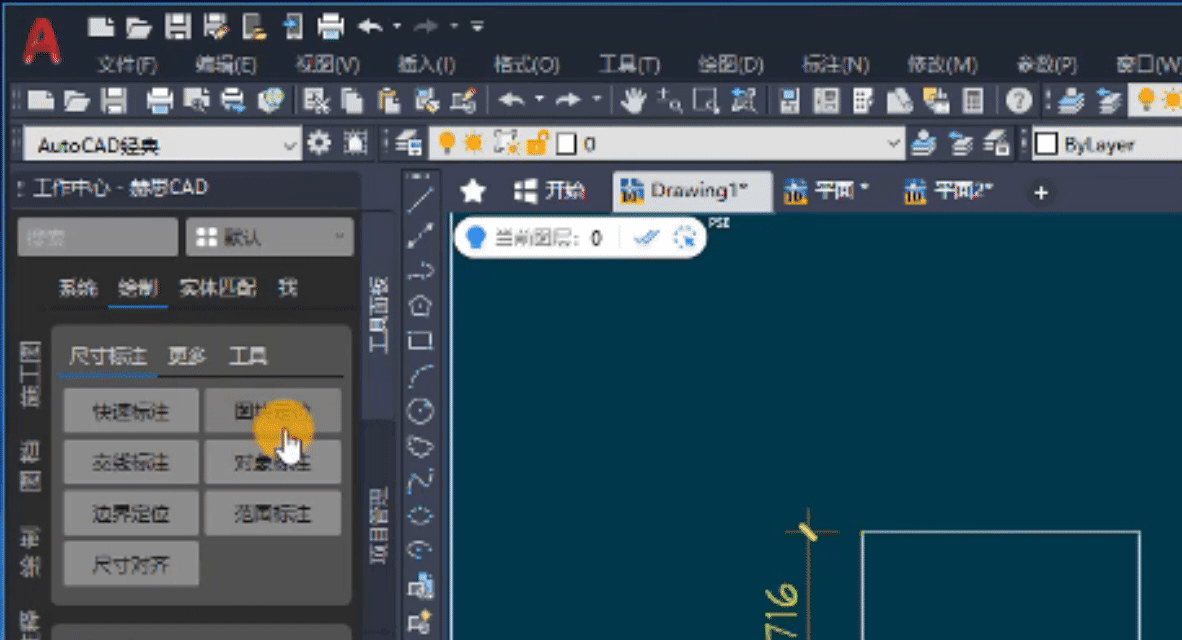

(2) 块定位：快速标注图块位置，精准定位设计元素
3. 高级标注工具

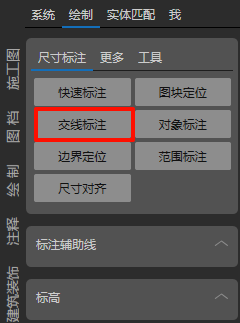

(1)交界线标注：对多个图形进行统一标注，只需拉线并点击一个基准点即可完成

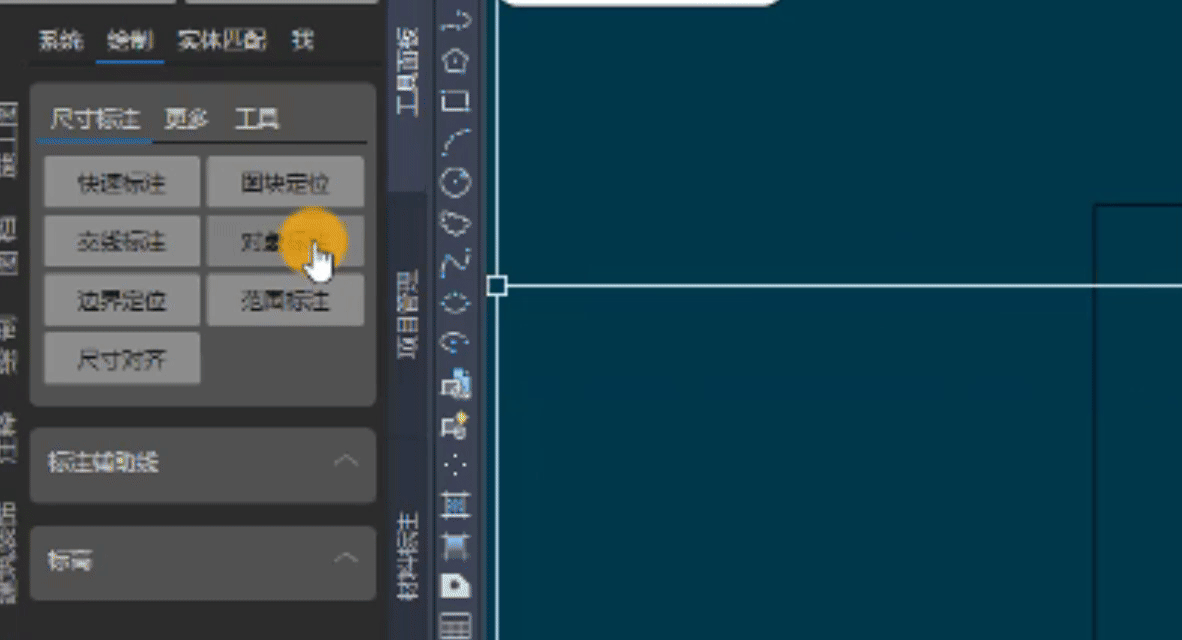

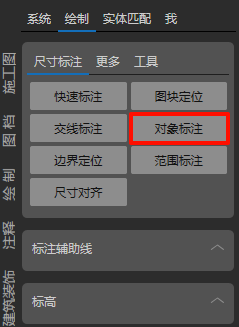

（2）对象标注：支持单选或多选对象，灵活控制标注范围
a.鼠标置于中间标注四边
b.移动时可减少标注边数
c.支持同时标注多个对象（如一次标注5个对象）
4. 标注排版优化

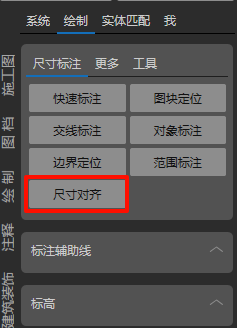

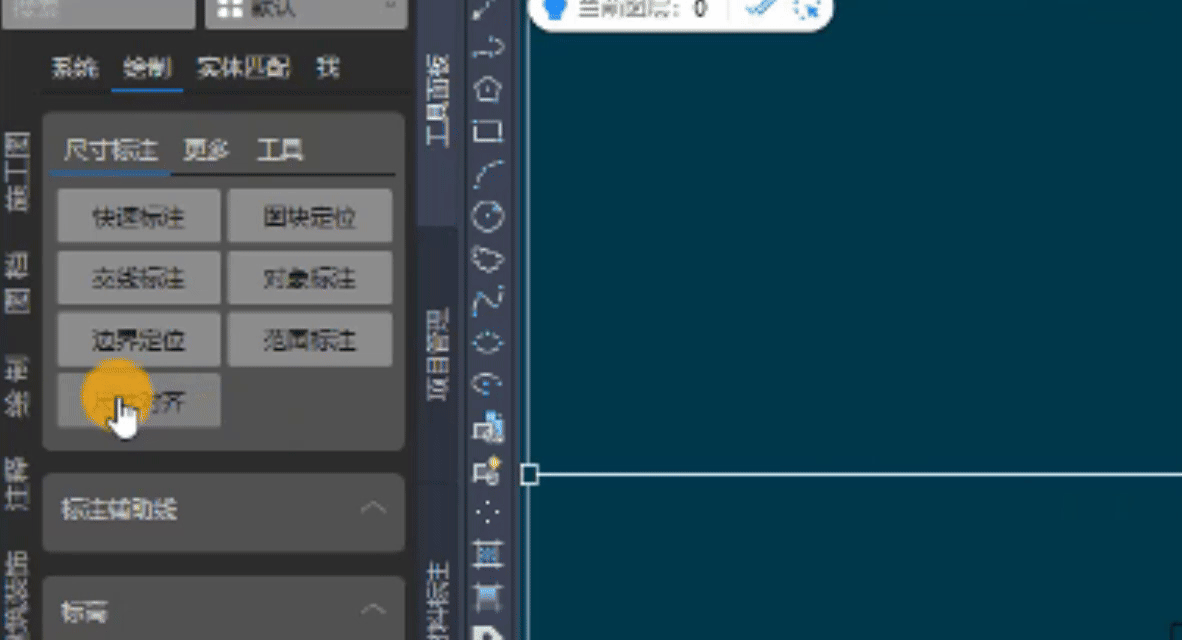

(1)尺寸对齐：一键对齐高低不一的标注，保持图面整洁
(2)标注避让：自动调整重叠的标注文字位置，提升图纸可读性
a.相比传统CAD需手动拖动每个标注文字，赫思可批量处理
b.尺寸剪齐：统一调整标注线长度，确保视觉一致性

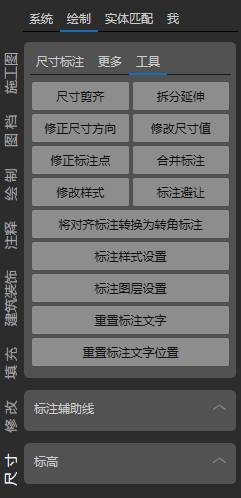

5. 标注编辑功能
(1)数值修改：双击即可编辑标注文字（如将1.2米改为120厘米）
(2)重置标注：修正错误标注，将文字偏移等，可批量更新多个标注值
(3)合并标注：将多个标注合并显示（如1.2米+200毫米合并显示为1.4米）
(4)拆分延伸：双击尺寸线即可延伸，或使用工具精确调整
6. 样式与比例管理

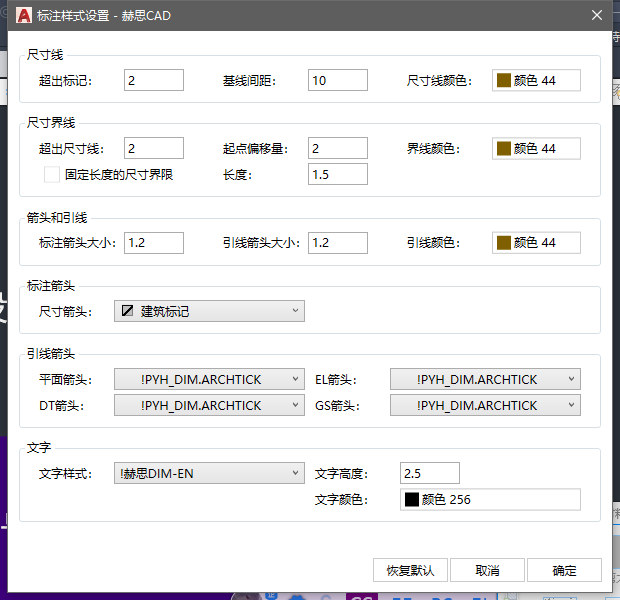

(1)标注样式：自定义箭头、尺寸界限等参数，满足不同行业规范
(2)智能比例：标注自动关联图纸比例（如1:30和1:10时标注文字大小自动调整）
a.无需手动设置多个标注样式
b.比例变更时标注自动适应
三、应用场景示例
以矩形标注为例，传统CAD需要：
- 逐个边进行线性标注
- 错误时需手动调整位置
- 修改后重新标注
而使用赫思快捷标注：
- 一键完成多边标注
- 错误时双击拆分修改
- 支持批量调整和对齐
四、总结
赫思CAD的快捷标注功能通过智能整合和流程优化，解决了传统CAD标注效率低下的问题。无论是基础标注、高级定位还是批量编辑，都能显著提升工作效率。特别是智能比例关联和批量处理功能，让设计人员可以专注于创意设计而非繁琐的标注调整，真正实现了"快捷"的设计理念。对于需要处理大量标注的设计项目，赫思快捷标注无疑是提升生产力的利器。建议用户通过实际案例练习，熟练掌握各项功能，充分发挥其效率优势。
