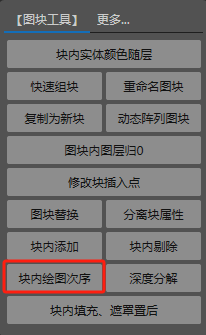

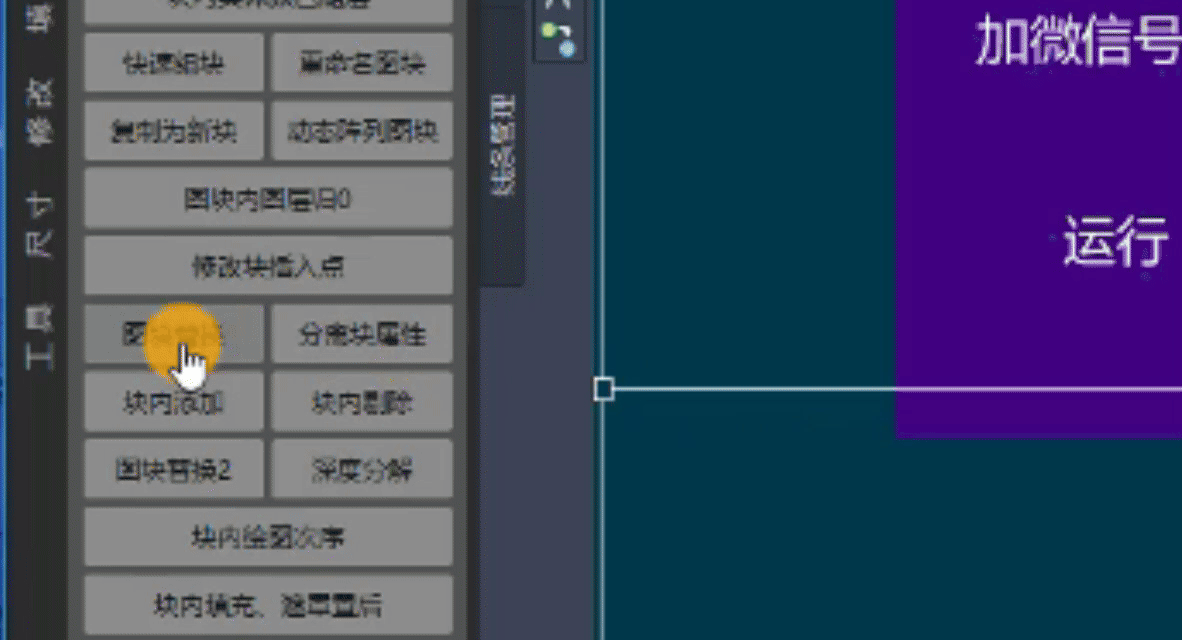

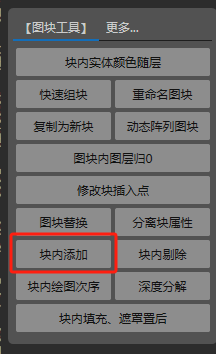

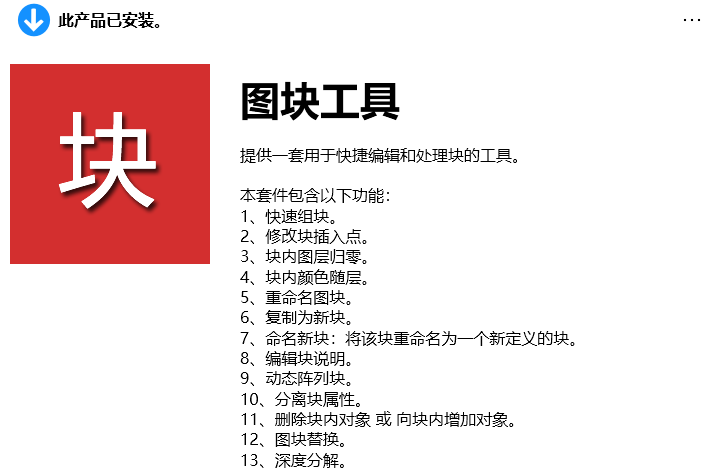

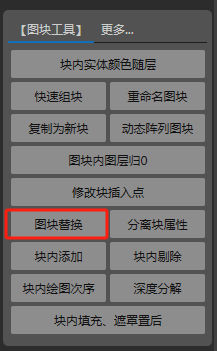

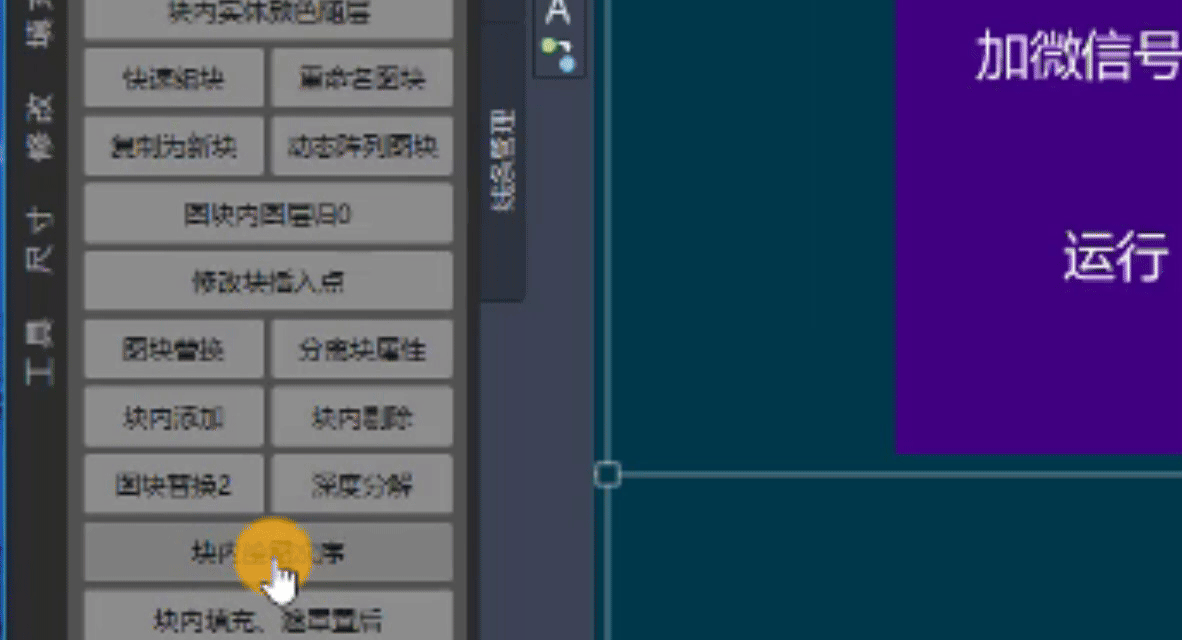

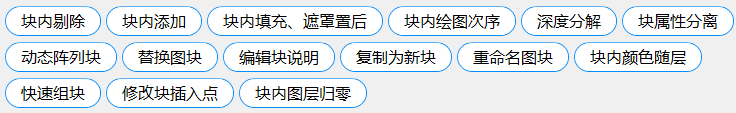

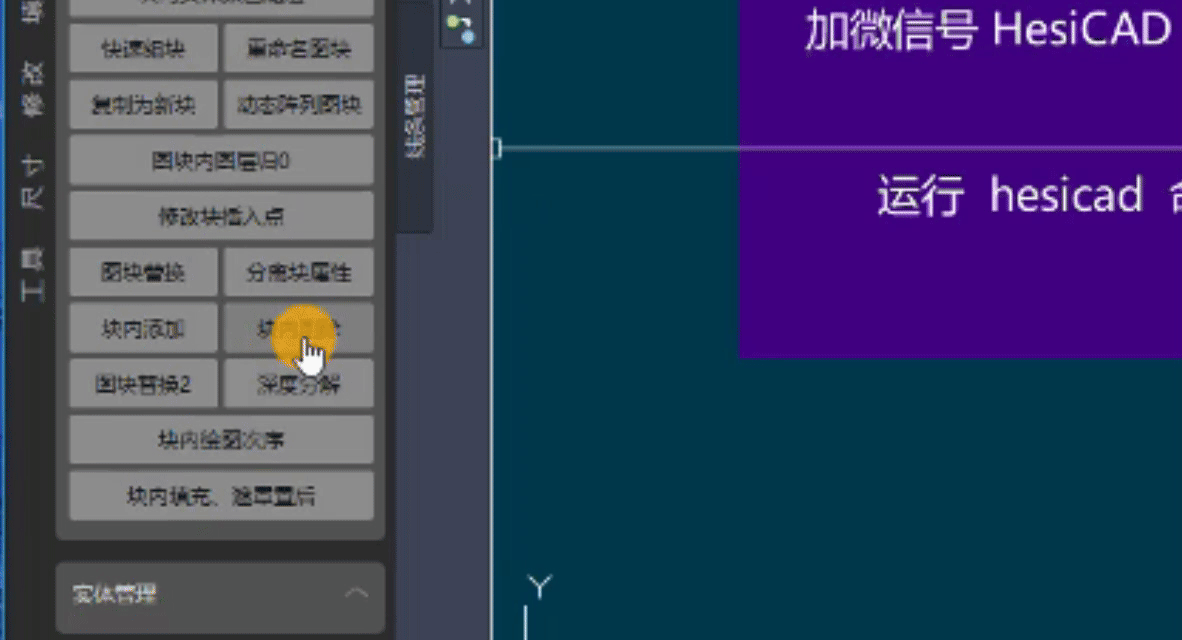

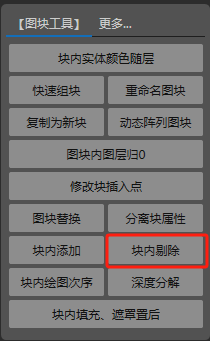

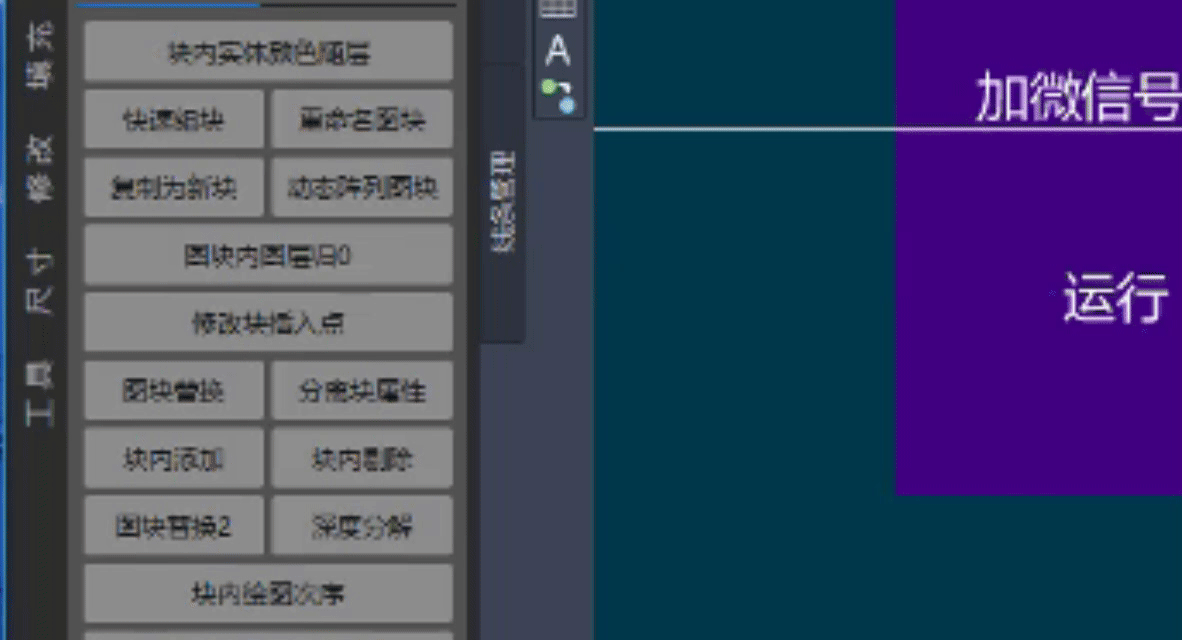

HESI 功能教程 赫思CAD图块工具视频教程 功能概述 1.快速组块 2.修改块插入点 3.块内图层归零 4.块内颜色随层 5.重命名图块 6.复制为新块 7.命名新块：将该块重命名为一个新定义的块 8.编辑块说明 9.动态阵列块 10.分离块属性 11.删除块内对象或向块内增加对象 12.图块替换 13.深度分解 块内剔除删除块内对象 块内添加向块内添加对象 块内填充、遮罩置后后置块内的填充和遮罩 块内绘图次序调整块内对象的绘图次序 深度分解分解块内及内部镶嵌的块 块属性分离分离属性块的图元和属性 动态阵列块在指定范围内动态阵列块 替换图块将一组块替换成另一个块 编辑块说明编辑图块的说明文字 复制为新块将图块复制为新的块定义 重命名图块重新命名图块名 块内颜色随层将块内所有图元的颜色更改为随层 快速组块快速将选择对象组为普通块 修改块插入点快速修改现有图块的插入点 图块图层归零将块内所有图元的图层更改为0图层 赫思CAD图块工具使用指南：高效编辑与管理CAD图块 引言 在传统CAD软件中编辑图块通常需要繁琐的步骤：双击进入图块、在块编辑器中进行修改、然后关闭并保存。赫思CAD的图块工具能让您无需进入块内部即可直接编辑，大幅提升工作效率。本文将详细介绍赫思CAD图块工具的各项功能及使用方法。 包含功能 一、图块工具基础操作 1. 访问图块工具 （1）在绘图界面状态栏下方找到"工具面板" （2）选择"绘制"选项 （3）点击"图块工具"即可使用相关功能 2. 传统方法需要进入块编辑器删除元素，而使用赫思CAD： （1）点击"块内剔除"工具 （2）选择目标图块 （3）选择要删除的对象 （4）确认后，图块保持完整，仅内部指定元素被删除 3. 块内添加 （1）点击"块内添加"工具 （2）选择目标图块 （3）选择要添加的对象 （4）按空格键确认，新元素即被添加到图块内部 二、高级图块编辑功能 1. 块内绘图次序调整 （1） 点击"块内绘图次序"工具 （2）选择需要调整次序的对象 （3）选择"前置"或"后置"选项 （4）确认后，对象层次关系即被调整，无需分解图块 2. 图块替换 当需要批量替换图纸中的同类图块时： （1）点击"块替换"工具 （2） 选择要被替换的图块（可多选） （3）选择替换目标图块 （4）选择是否保留原图块属性 （5）选择"全图替换"或局部替换 （6）确认后，所有选定图块将被统一替换 3. 块内图层归零 （1）使用"快速组块"命令创建新图块 （2）点击"块内图层归零"工具 （3）选择目标图块 （4）确认后，图块内所有元素图层将被归零 三、特殊图块处理功能 1. 深度分解 对于嵌套图块（图块中包含图块）： （1）使用"深度分解"工具 （2）选择目标图块 （3）确认后，所有层级图块将被一次性分解 2. 属性块选择 （1）点击"选择所有属性块"工具 （2）系统将自动选中图中所有带文字内容的属性块 （3）可批量操作选中的属性块 3. 修改块插入点 （1）使用"修改块插入点"工具 （2）选择目标图块 （3）指定新的插入点位置 （4）确认后，图块插入点即被更新 四、总结 赫思CAD的图块工具提供了以下优势： （1）无需进入块编辑器即可直接修改图块 （2）批量操作大幅提升工作效率 （3）保持图块完整性的同时实现精细编辑 （4）简化复杂图块的处理流程 （5） 直观的操作界面降低学习成本 通过掌握这些工具，CAD设计师可以节省大量重复操作时间，将精力集中在设计上，显著提升设计效率和质量。在实际操作中逐步尝试各项功能，体验赫思CAD图块工具带来的便捷与高效。_
