| 功能 | 教程 |
|---|
| 赫思CAD智能图块 | 视频教程 |

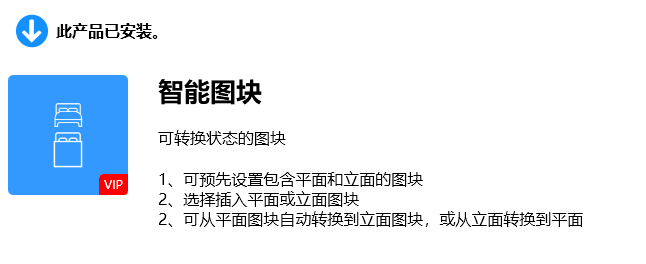

| 功能概述 | |
| 1.可预先设置包含平面和立面的图块 | |
| 2.选择插入平面或立面图块 | |
| 3.可从平面图块自动转换到立面图块，或从立面转换到平面 | |
| 制作图块 | 可根据指引，自己制作并添加智能图块 |
| 智能图块 | 可变换尺寸、样式的可变换图块，并可以进行平立面对应转换 |
赫思CAD智能图块：一键转换平面与立面，提升绘图效率
引言
在室内设计和建筑绘图中，平面图和立面图的绘制是必不可少的环节。然而，传统CAD软件在处理平面与立面图块转换时，往往需要繁琐的手动操作，不仅耗时耗力，还容易出错。赫思CAD的智能图块功能通过预设包含平面和立面的图块，实现了快速、准确的视图转换，极大提升了绘图效率。
传统CAD绘图的痛点？
在传统CAD绘图中，设计师需要分别从平面图库和立面图库中选择图块，然后进行复制、粘贴、调整图层和颜色等操作。每一步都需要手动完成，不仅流程繁琐，还可能导致图层混乱或图块不匹配的问题。
例如，插入一张床的平面图后，若需要对应的立面图，必须重新从立面图库中查找并插入，还需手动调整图层和颜色，严重影响工作效率。
赫思CAD智能图块的优势！

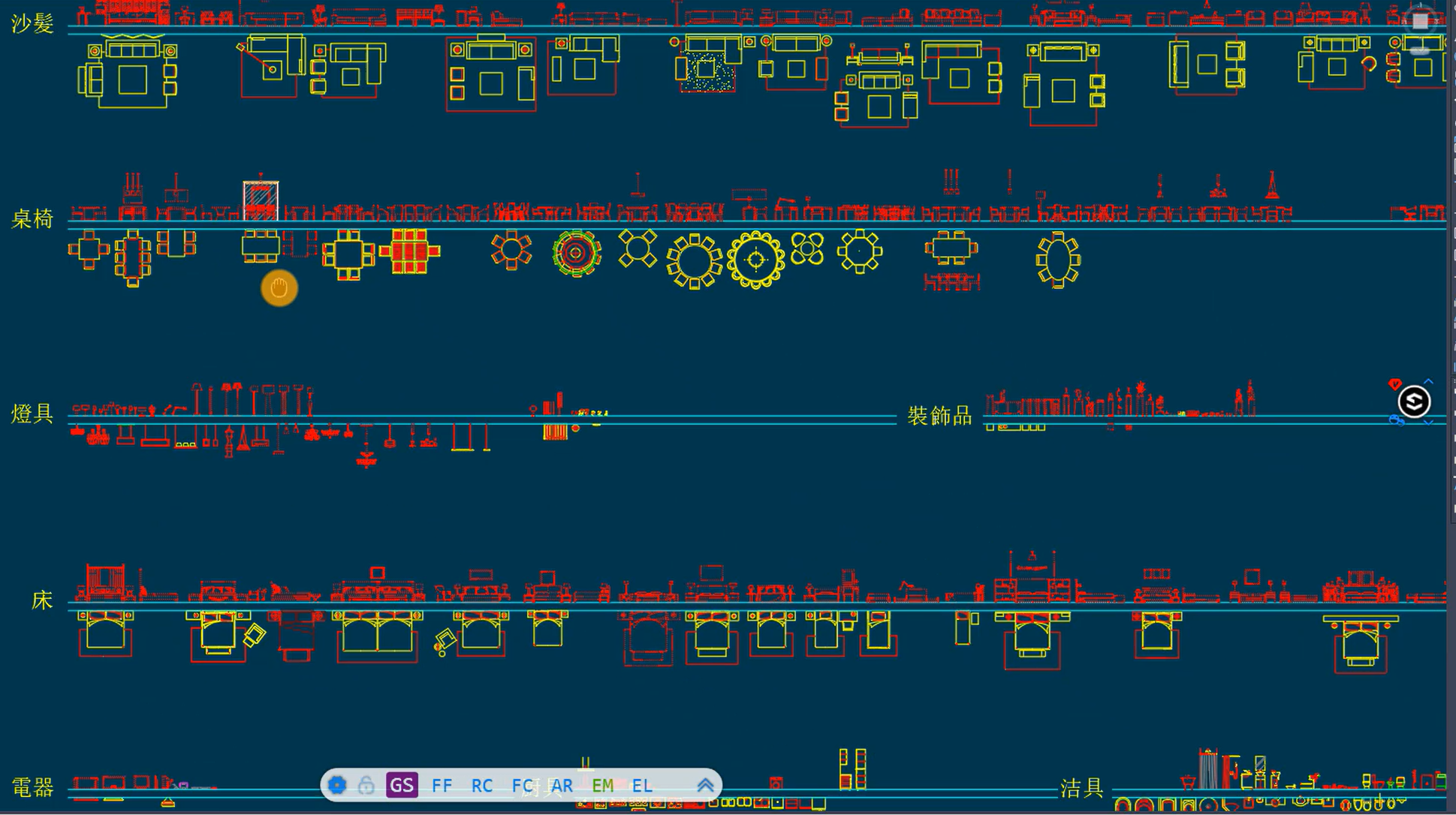

赫思CAD的智能图块功能通过预设包含平面和立面的图块，提供三大类图库：家私电器、灯具、洁具五金；已方便快捷的操作解决传统CAD的痛点。
以下是智能图块功能的核心优势：
1. 预设平立面图块
赫思CAD允许用户预先设置包含平面和立面的图块。这些图块可以是家具、灯具、洁具等常见元素，确保平面和立面图块的一致性和准确性。
2. 一键转换视图
通过智能图块功能，用户可以轻松实现平面图和立面图之间的转换。只需双击平面图块，即可自动生成对应的立面图，反之亦然。这一功能避免了手动查找和插入图块的繁琐操作，大幅节省时间。
3. 自动整理图层和颜色
智能图块在插入时会自动整理图层和颜色，确保图块的规范性和一致性。用户无需手动调整图层属性，进一步简化了操作流程。
智能图块操作流程
赫思CAD的智能图块功能操作简单，用户可以通过以下步骤快速完成平立面图块的插入和转换：
步骤1：打开智能图块工具

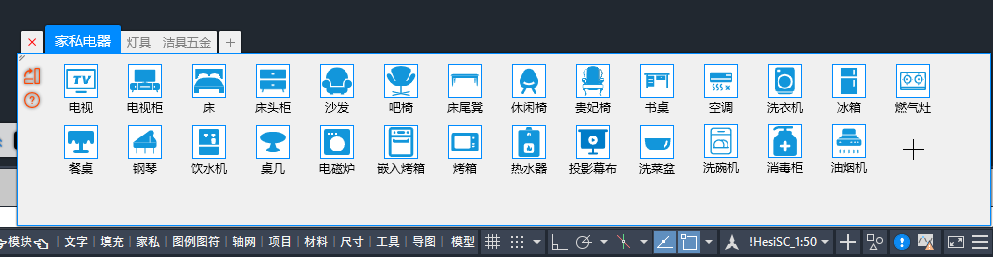

在状态栏中找到“家私工具”选项，点击打开。

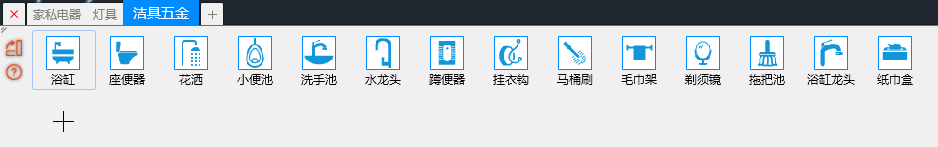

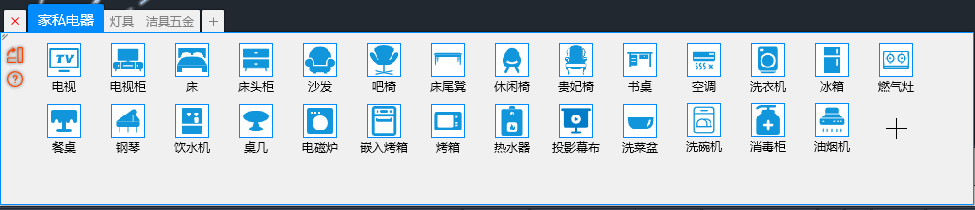

工具面板中包含家私电器、灯具、洁具五金等多个类别，用户可以根据需要选择相应的图块。
步骤2：插入平面或立面图块

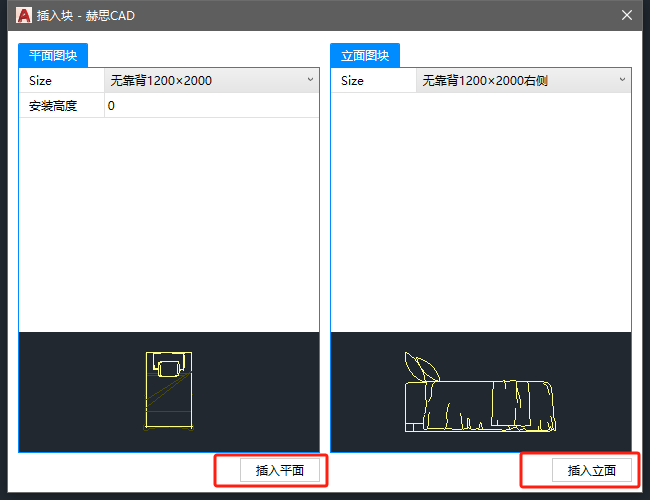

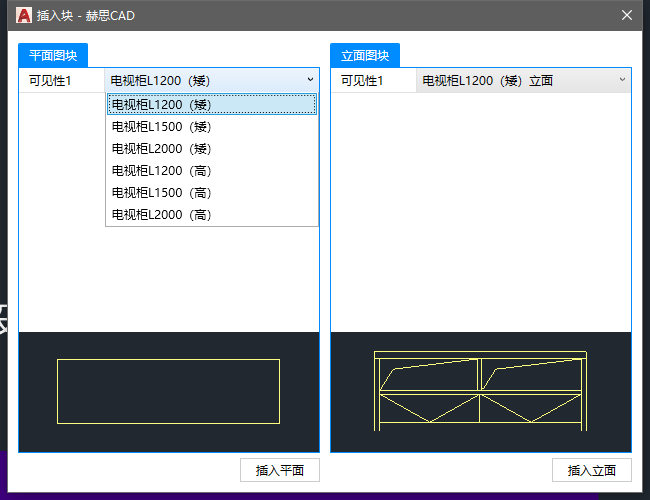

选择所需的图块（如床、灯具等），点击后弹出“插入块”窗口。
在窗口中选择插入平面图或立面图，并设置相关参数（如尺寸、靠背等）。
点击“插入”，将图块放置到绘图空间。
步骤3：

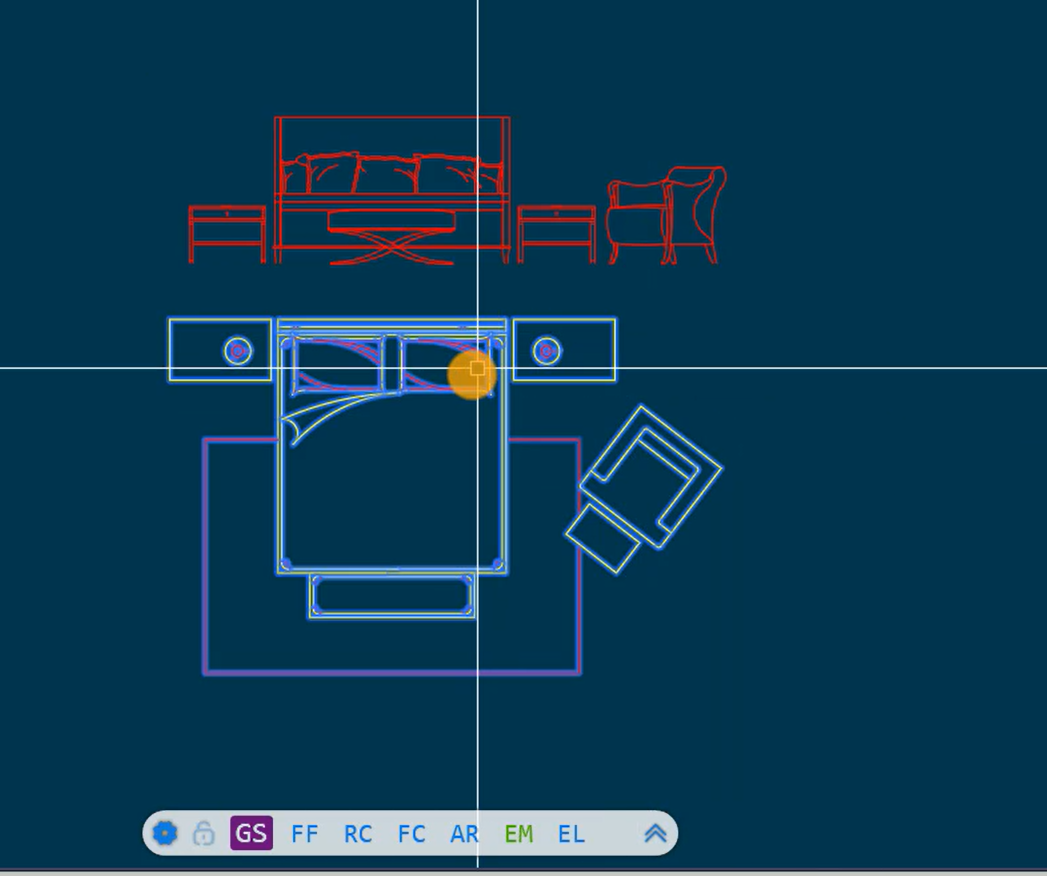

插入平面图块后，双击该图块，系统将自动生成对应的立面图。
同样，插入立面图块后，双击可生成平面图。这一过程无需手动查找或调整，操作极为便捷。
步骤4：批量处理其他图块
除了床和灯具，其他图块（如浴缸、沙发等）也可通过相同方式插入和平立面转换。
双击任意图块，即可快速生成对应的视图，确保所有元素的平面和立面一致性。
实际应用场景
以室内设计为例，设计师在绘制卧室平面图时，可以快速插入一张1.8米×2米的床，并通过双击生成对应的立面图。同样，插入落地灯的平面图后，双击即可生成正立面和侧立面的灯具图块。这一过程不仅节省了大量时间，还确保了图层和颜色的规范性，避免了传统手动操作中的常见错误。
总结
赫思CAD的智能图块功能为室内设计和建筑绘图提供了一个高效、便捷的解决方案。通过预设平立面图块、一键转换视图以及自动整理图层和颜色，用户可以显著提升绘图效率，减少错误，确保图纸的规范性和准确性。无论是家具、灯具还是洁具五金，智能图块都能轻松应对，让您的CAD绘图工作更加高效、智能。
