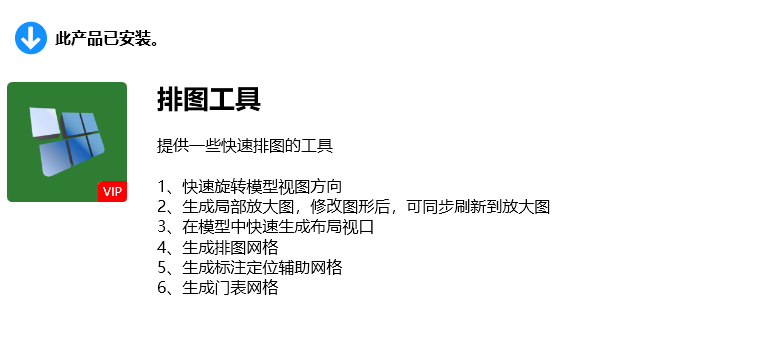

排图工具模块

引言
在 CAD 绘图工作中，排图是极为重要且繁琐的环节之一。无论是平面图、立面图还是剖面图的绘制，都需要精确地安排视图方向、生成局部放大图以及进行整体排版。传统 CAD 软件在这些操作上往往需要频繁切换视图、手动调整图层和比例，效率低。赫思 CAD 的排图工具则为提供了高效且便捷的解决方案。

一、快速旋转模型视图方向
传统 CAD 中，用户需要复制平面图并多次旋转，分别生成不同方向的视图，这不仅操作繁琐，还可能导致软件卡顿

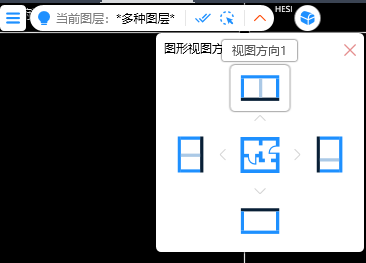

赫思 CAD 的旋转视图功能则极大地简化了这一过程。用户只需在图标下箭头处点击，选择相应的视图方向（如正视图、右视图、下视图、左视图或自由视图），即可快速切换视图方向，无需对平面图进行复制和旋转操作。

二、生成局部放大图
在绘制大型工装图纸或大样节点时，局部放大图是必不可少的。

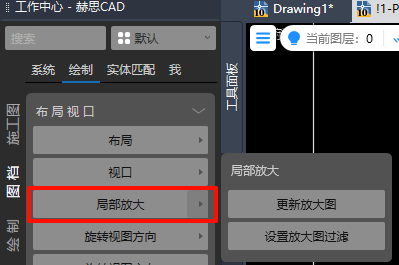

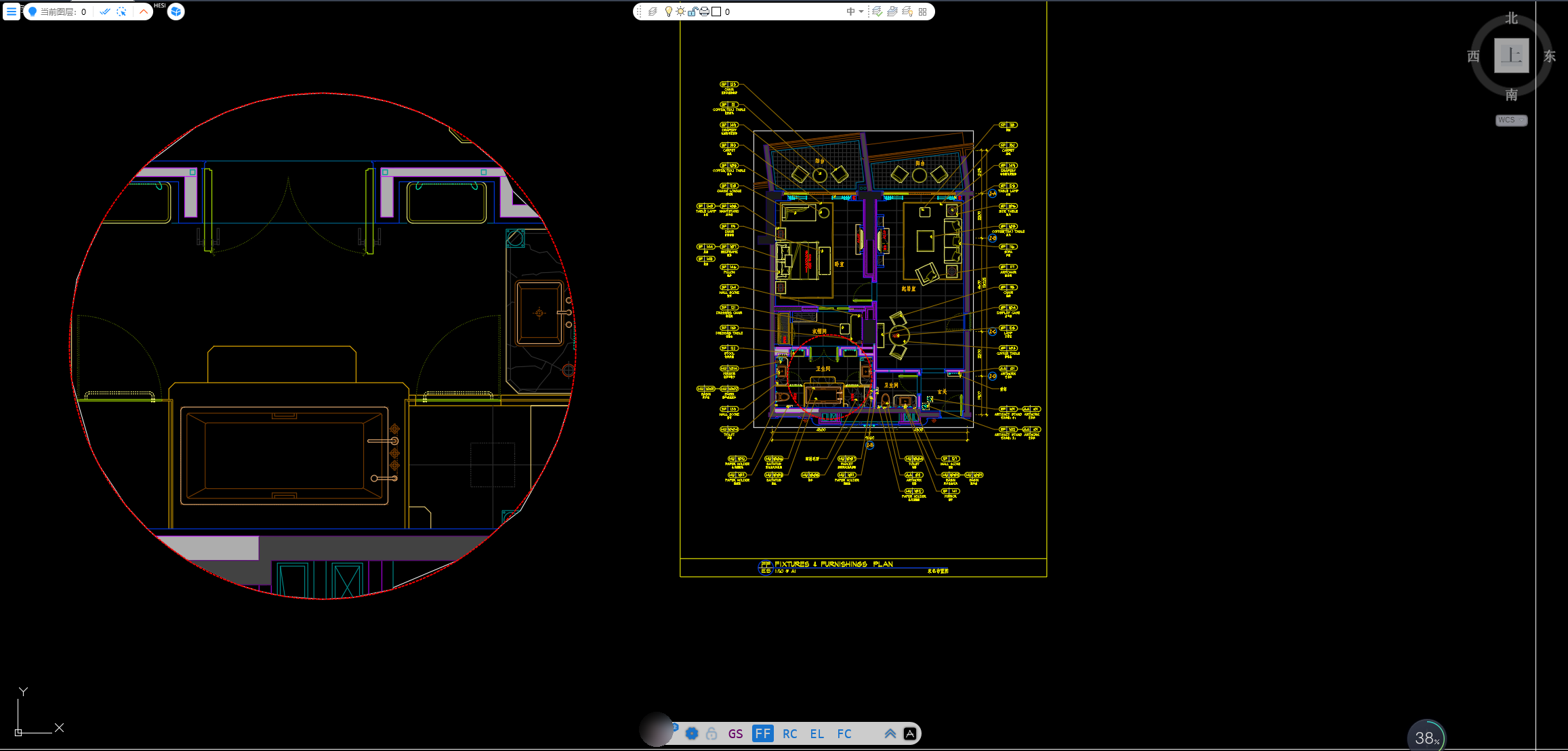

赫思 CAD 提供了便捷的局部放大功能。用户可以在工具面板中找到“局部放大”选项，通过命令行提示选择中心点或绘制圆形/矩形区域来指定需要放大的局部。

放大倍数也可以根据需要进行调整，如两倍或五倍。

赫思 CAD 还支持对放大图进行筛选，用户可以通过勾选或取消勾选过滤选项，控制文字、填充等元素的显示，使局部放大图更加清晰。

三、快速生成布局视口

传统 CAD 需要在布局视口进行 MV 操作，生成视口后还需手动开关图层，以显示或隐藏特定内容。

赫思 CAD 的排图工具则可以在模型中直接使用快捷键 MV 生成布局视口，并且无需手动调整图层。

用户只需选择布局图框，按下空格键即可生成视口，并将其放置到布局中。

赫思 CAD 的视口具有智能识别功能，用户可以通过双击视口线激活视口，并指定视口类型（如家私布置图、天花图、地材平面图等），

软件会自动关闭其他无关图层，仅显示所需内容，极大地简化了排版操作。

四、生成排图网格与标注定位辅助网格
赫思 CAD 的排图工具还提供了强大的网格功能，帮助您高效地进行排版。

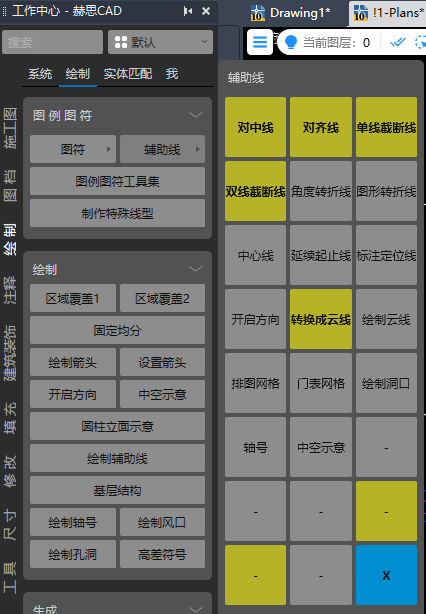

用户可以在工具面板的“辅助线”选项中找到“排图网格”功能，通过快捷键 WG 打开并使用。

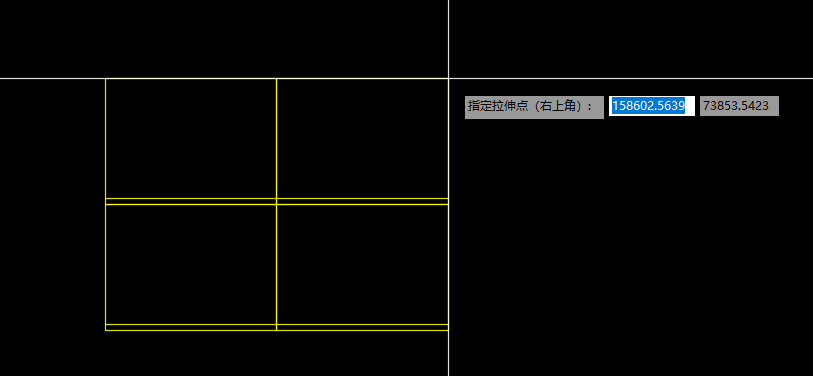

排图网格可以根据用户选择的图框大小和比例，生成 1×1、1×2、2×2 等不同规格的网格，方便用户快速安排视口位置和大小。

赫思 CAD 还提供了标注定位辅助网格功能。用户在绘制平面图或立面图时，可以使用标注定位线功能，快速生成上下左右的定位线，方便进行尺寸标注和定位，确保图纸的精确性。

五、总结
赫思 CAD 的排图工具以其高效、便捷和智能的特点，极大地提升了 CAD 绘图的效率和准确性。无论是快速旋转视图方向、生成局部放大图，还是生成布局视口、排图网格和标注定位辅助网格，赫思 CAD 都为用户提供了简单易用且功能强大的解决方案。
