| 功能 | 教程 |
|---|
| 赫思CAD统计数量 | 视频教程 |

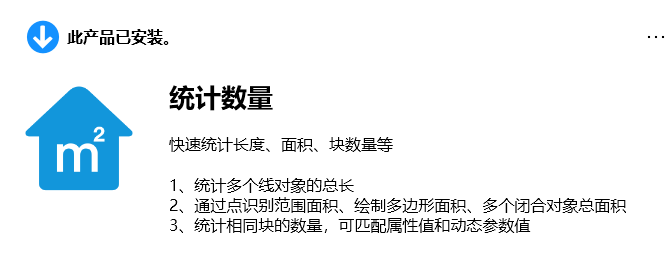

| 功能概述 | |
| 1.统计多个线对象的总长 | |
| 2.通过点识别范围面积、绘制多边形面积、多个闭合对象总面积 | |
| 3.统计相同块的数量，可匹配属性和动态参数值 | |
| 统计块数量 | 统计相同树属性、参数快的数量 |
| 统计面积、周长 | 统计闭合范围面积和周长 |
| 统计线长度 | 统计线对象总长 |
赫思CAD统计功能：高效测量与统计工具
引言
在CAD绘图中，快速准确地统计长度、面积和图块数量对于后续的预算和造价工作至关重要。赫思CAD提供了强大的统计功能，帮助用户高效完成这些任务。本文将详细介绍赫思CAD统计功能的使用方法及优势。
一、功能概述
赫思CAD的统计功能允许用户快速测量和统计图纸中的各种数据。以下是该功能的主要特点：
- 面积统计：快速计算指定区域的面积。
- 长度测量：测量线段的总长度。
- 图块数量统计：统计图纸中特定图块的数量。
- 灵活设置：支持单位换算和精度调整，满足不同需求。
二、操作步骤
1、面积统计
（1） 调出统计工具：

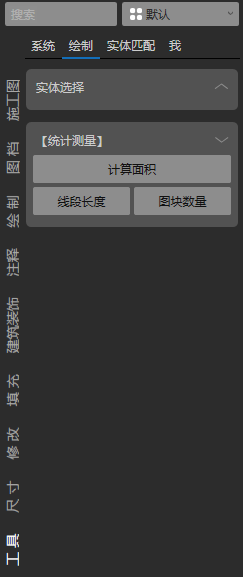

在工具面板中找到绘制工具，点击统计测量，选择计算面积。
（2）指定内部点或绘制边界：

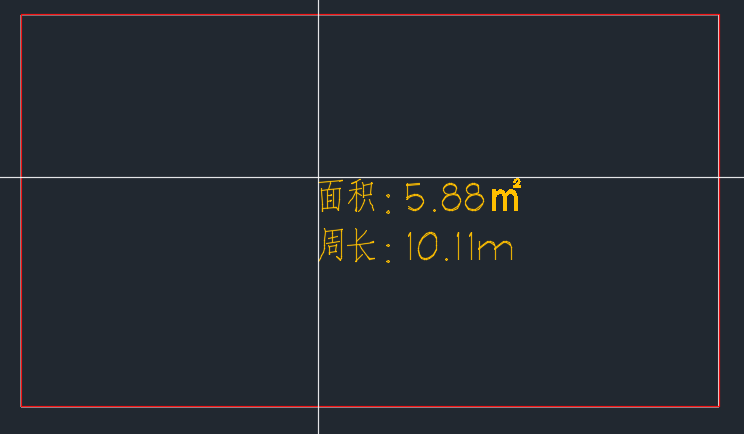

指定内部点：在绘图区域中点击指定区域的内部点，软件将自动计算该区域的面积。
绘制边界：使用多段线（类似PL线）围一圈，然后按回车键确认，软件将计算所围区域的面积。
（3）使用对象进行面积计算：
选择“O“选项，然后选择多段线或其他闭合对象，软件将计算该对象所围区域的面积。
（4）设置单位和精度：

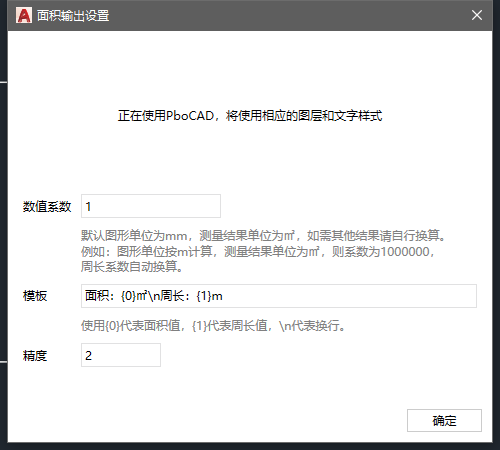

点击设置，调整单位换算系数和小数点后精度（如默认为两位小数，可调整为一位小数）。
2、长度测量
（1）. 调出长度工具：
在工具面板中找到统计测量。
选择长度工具。
（2）测量线段：

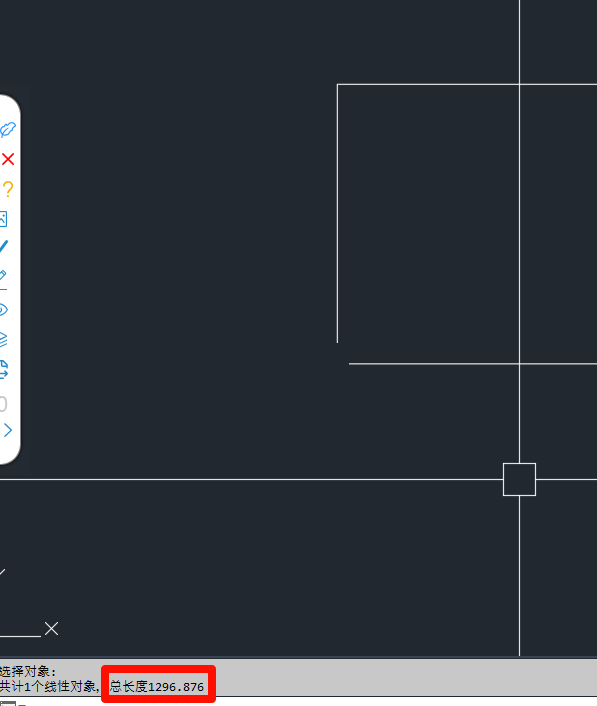

选择需要测量的线段，软件将显示总长度。
3、图块数量统计
（1）调出图块数量工具：
在工具面板中找到统计测量，选择图块数量。
（2）选择参照图块：
选择一个参照图块（如射灯或筒灯）。
（3）统计数量：

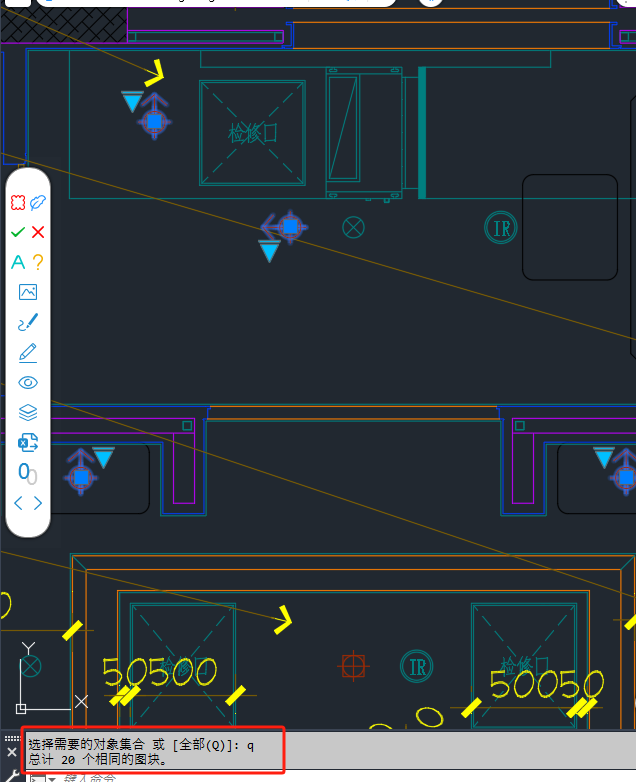

-框选整个图纸或特定区域，按下空格键，软件将统计相同图块的数量。
（4）设置匹配条件：
属性值相同：设置为1（相同）或0（不同）。
动态参数值相同：设置为1（相同）或0（不同）。
三、优势与总结
赫思CAD的统计功能通过快速测量和统计，为用户提供了高效、准确的工具，显著提高了绘图和预算工作的效率。以下是主要优势：
- 高效性：快速统计面积、长度和图块数量，减少手动计算时间。
- 准确性：自动计算，避免人为错误。
- 灵活性：支持多种测量方式和单位换算，满足不同场景需求。
- 易用性：操作简单，适合新手和专业人士。
