赫思CAD快速生成工具：高效绘制立面与细节
引言
在室内设计和施工图绘制过程中，快速生成工具是提高绘图效率的关键。赫思CAD提供了多种快速生成工具，能够帮助设计师快速绘制立面图、生成细节线条和暗藏灯带等，大大节省了手动绘图的时间和精力。
快速生成工具简介

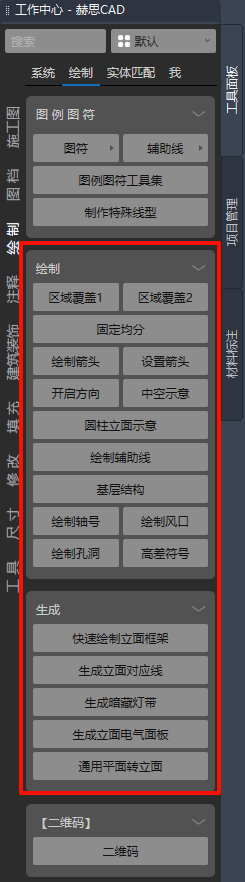

赫思CAD的快速生成工具位于绘图界面最下方的工具面板中。通过打开工具面板并选择“绘制”选项，用户可以找到“绘制”和“生成”两个功能。这些工具能够快速生成对应的线条和立面示意，帮助设计师高效完成绘图任务。
赫思生成一共有20个功能，下面我们来介绍赫思生产其中几个功能。

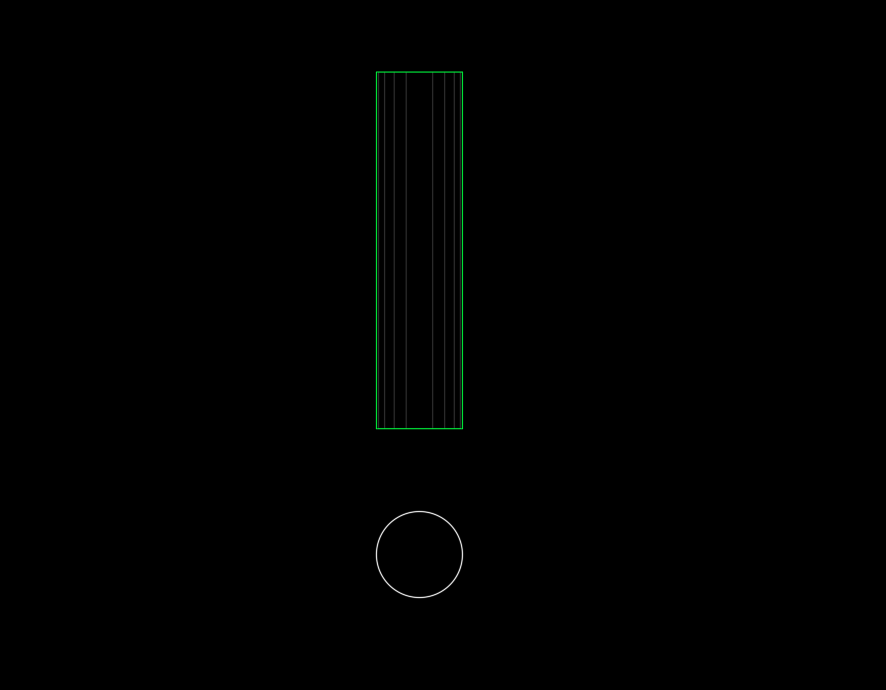

一、圆柱立面示意生成
赫思CAD的圆柱立面示意功能特别适用于快速绘制圆柱的立面图。使用方法如下：
命令:HST ELEVATIONLINE功能:选取圆依次点击起点与终点即可生成圆柱立面。
通过这种方式，设计师可以快速生成圆柱的立面设计，而无需手动绘制框架或进行复杂的裁剪和偏移操作。

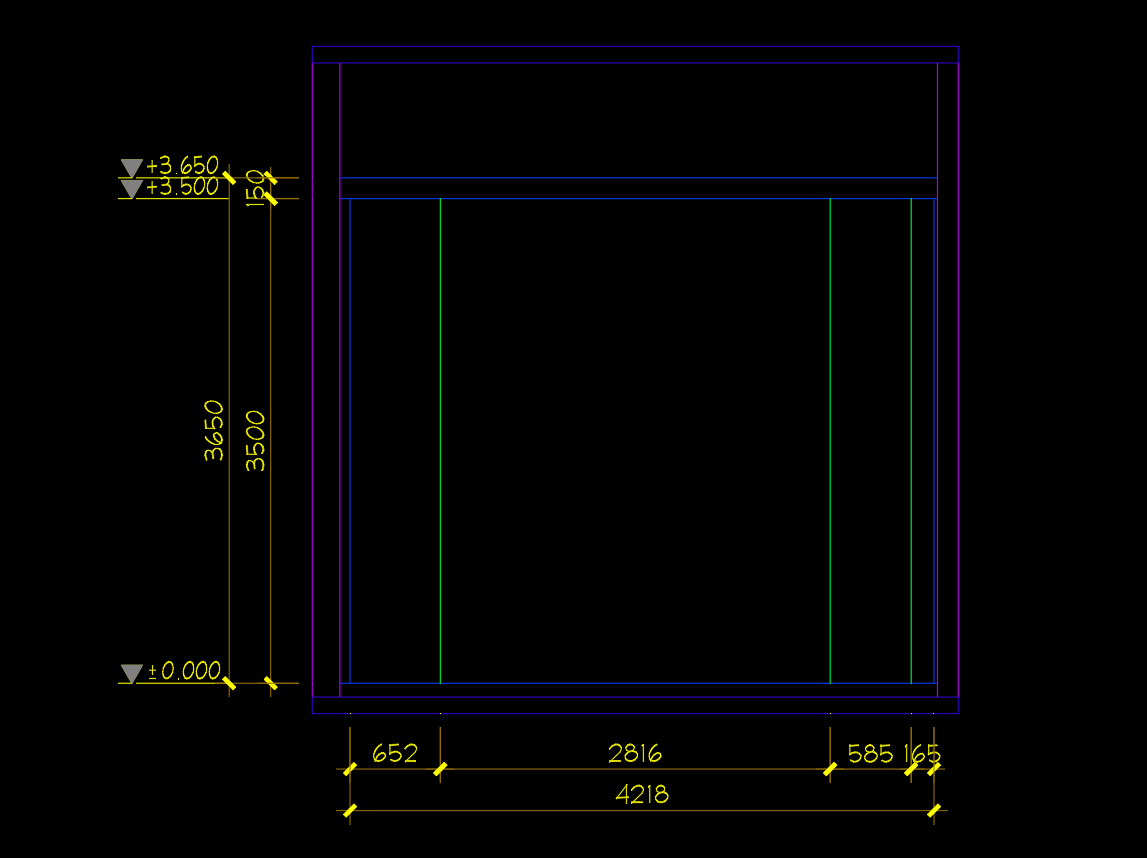

二、立面框架快速生成
赫思CAD还提供了快速生成立面框架的功能，适用于各种立面设计。
命令:HST Elevation功能:通过调整好参数，选择绘制空间的完整墙体和完成面，可以快速绘制立面框架。
这一功能特别适用于需要快速生成立面框架的场景，例如在绘制墙面、地面或天花时。

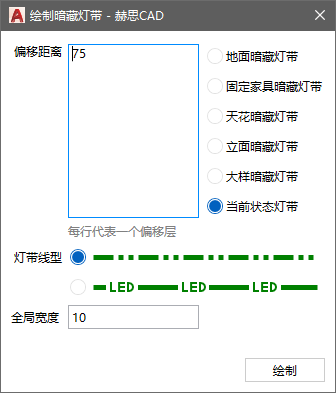

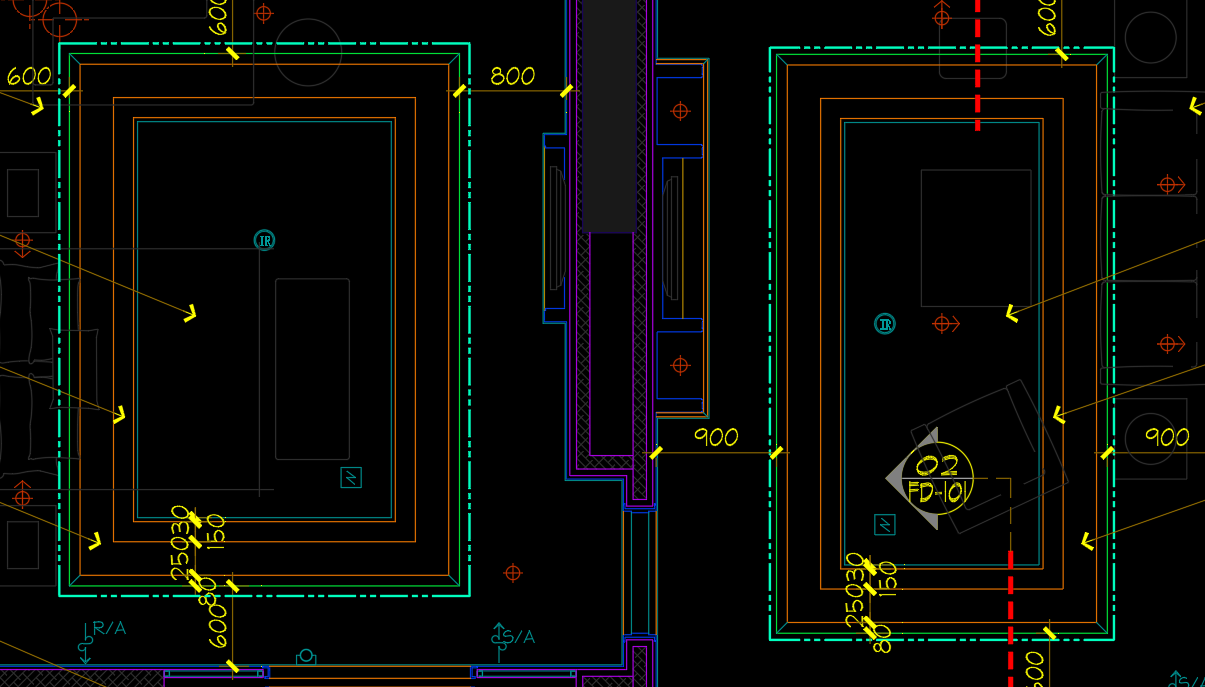

三、暗藏灯带生成
暗藏灯带是室内设计中常见的元素，赫思CAD提供了快速生成暗藏灯带的功能。使用方法如下：
1、操作步骤
命令:HST Covelighting功能:通过调整好参数，选择对应线，可以快速偏移绘制暗藏灯带线。
这一功能不仅提高了绘图效率，还确保了灯带的准确性和一致性。

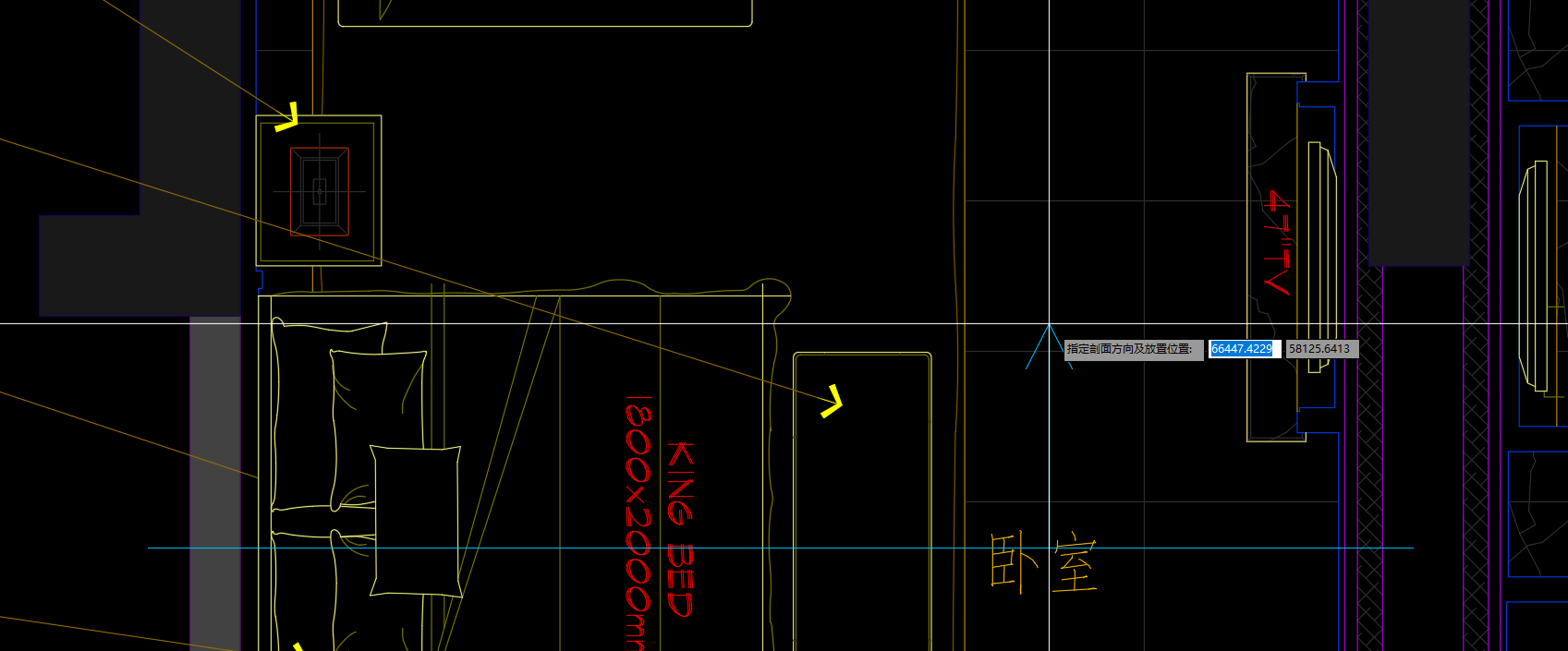

快速生成对应线
赫思CAD还支持快速生成立面的对应线，适用于需要在立面上绘制辅助线的场景。使用步骤如下：
总结
赫思CAD的快速生成工具为室内设计和施工图绘制提供了极大的便利。通过快速生成圆柱立面示意、立面框架、暗藏灯带和对应线等功能，设计师可以显著提高绘图效率，减少手动操作的时间和精力。这些工具不仅适用于家装项目，还适用于酒店、办公室和商场等工装项目。
