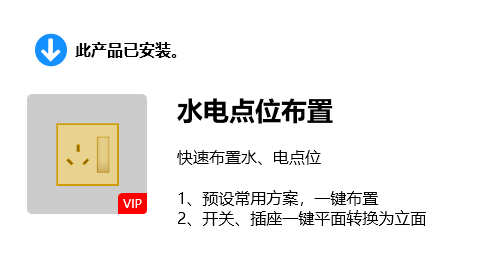

| 功能概述 | |
| 1.预设常用方案，一键布置 | |
| 2.开关、插座一键平面转换为立面 | |
| 绘制电气回路 | 绘制、编辑电气回路连线 |
| 布置给排水点位 | 快速组合生成给排水点位 |
| 布置电气点位 | 快速组合生成电气点位 |
赫思CAD水电点位布置：高效设计水电系统
引言
在室内设计和施工图绘制过程中，水电点位的布置是一个关键环节。赫思CAD的水电点位布置工具为设计师提供了强大的支持，能够快速生成水和电的点位布置，显著提高设计效率和准确性。
赫思水电点位布置工具简介
赫思CAD的水电点位布置工具能够快速生成水和电的点位布置，支持预设常用方案，一键生成开关插座，并且可以快速转换为平面或立面图。这一工具特别适用于需要快速生成水电点位布置的场景，能够显著提高设计效率。
一、布置开关插座

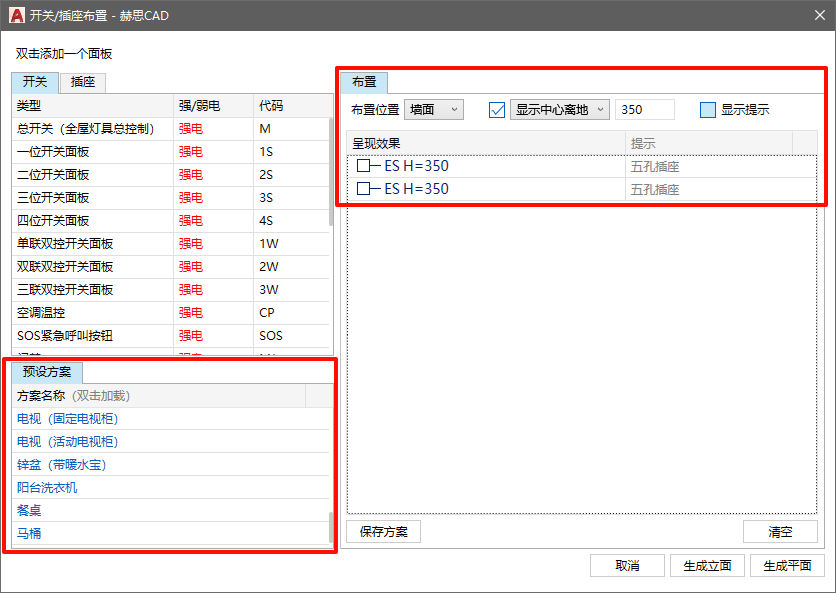

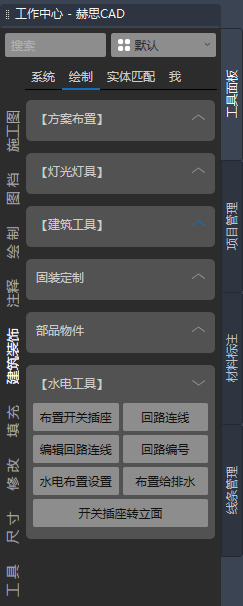

1、选择布置功能：在水电工具中找到“布置开关插座”功能并点击。
选择开关插座类型：
（1）开关：包括总开关、一位开关到四位开关、单联双控、双联双控、三联双控等。
（2）插座：包括五孔插座、带开关的插座、三孔带防水盒的插座等。
（3）弱电功能：如网线、电话线、国际插座插孔等。
（4）设置参数：
（5）高度：设置插座或开关的高度。
（6）显示选项：选择是否显示地面、墙面或天花位置。
（7）生成布置：选择好参数后，点击生成，快速布置开关插座。
二、一键转换为平面或立面
1、平面图布置：在平面图中生成开关插座后，可以直接切换到机电图（EM）或控制图

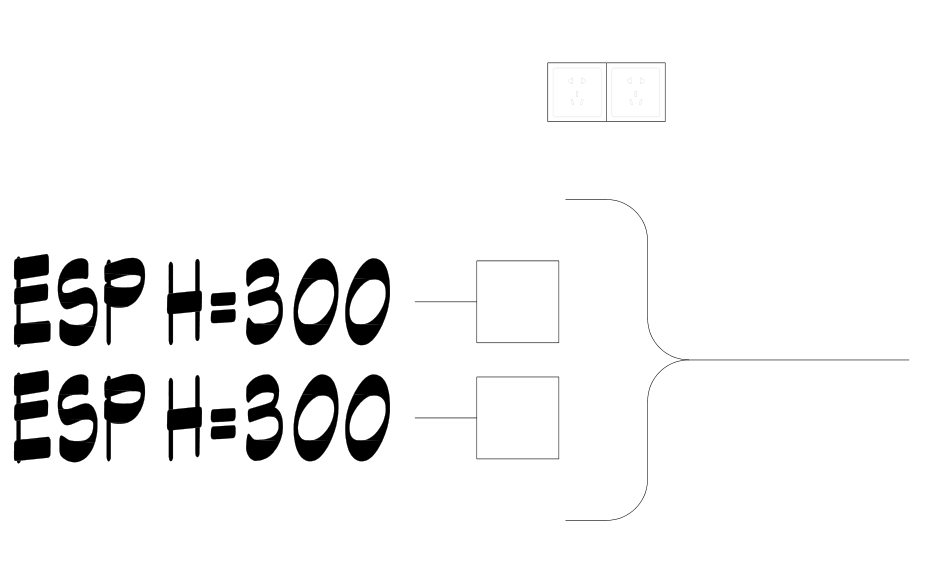

2、（ES）。立面图布置：使用“开关插座转立面”功能，一键将平面图中的开关插座转换为立面图中的位置。
三、预设方案与保存

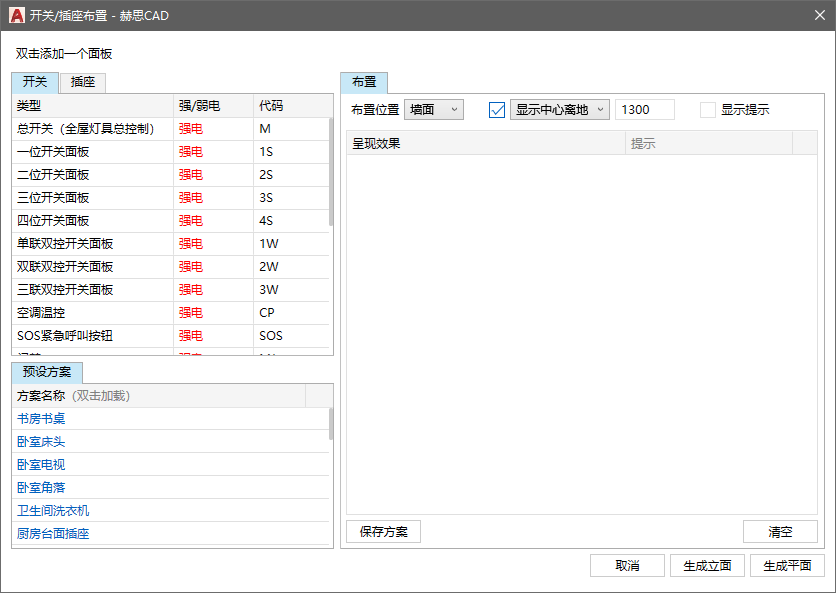

1、预设方案：工具中预设了常用方案，如客厅沙发背景墙的插座布置，可以直接双击生成。
2、保存方案：用户可以根据需要保存自己的布置方案，方便后续使用。
四、回路连线
1、选择回路连线功能：在水电工具中找到“回路连线”功能并点击。
2、选择节点：选择需要连接的节点，如灯具或开关。
3、编辑连线：可以增加节点、调整连线的凸度，确保连线符合设计要求。
4、添加编号：为回路连线添加编号，如N01、N02等，方便识别。
五、给排水点位布置
1、切换到给排水图：选择WS给排水点位图。
2、选择布置功能：在水电工具中找到“布置给排水”功能并点击。
3、生成点位：选择需要的给排水点位，如洗手盆、马桶等，点击生成。
六、功能优势
1、快速生成方案
赫思CAD的水电点位布置工具能够快速生成各种水电点位布置方案，大大节省了手动绘制的时间。通过选择预设的方案，用户可以快速生成符合设计要求的水电点位图。
2、支持多种布置形式
该工具支持多种布置形式，包括开关、插座、弱电功能等，满足不同设计需求。
3、灵活调整布局
用户可以根据需要灵活调整水电点位的位置和参数，确保最终的设计符合设计意图。
4、自动图层设置
赫思CAD的水电点位布置工具会自动对图层进行设置，无需手动调整图层和线型，进一步提高了设计效率。
总结
赫思CAD的水电点位布置工具为室内设计和施工图绘制提供了一个高效、便捷的解决方案。通过快速生成水电点位布置方案，设计师可以显著提高设计效率，节省时间。无论是平面图的绘制还是立面图的生成，赫思水电点位布置工具都能快速完成。
