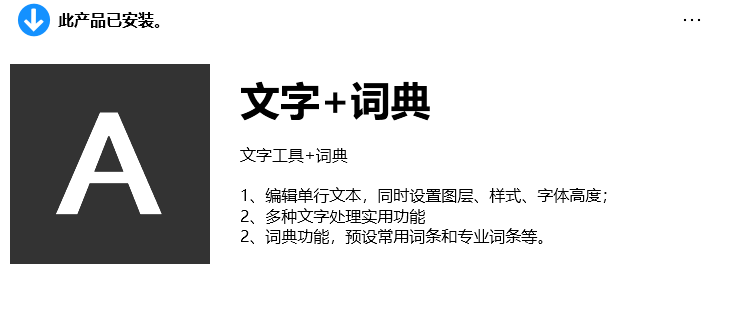

| 功能 | 教程 |
|---|
| 赫思CAD文字+词典 | 视频教程 |
| 功能概述 | |
| 1.编辑单行文本，同时设置图层、样式、字体高度 | |
| 2.多种文字处理实用功能 | |
| 3.词典功能，预设常用词条和专业词条等 | |
| 文字词典 | 预设文字词典，方便调用 |
| 文字旋转 | 批量旋转文字的角度 |
| 交换内容 | 交换两个文字的内容 |
| 文字背景遮罩 | 生成文字背景遮罩 |
| 单、多行文字转换 | 单行文字、多行文字相互转换 |
| 匹配文字 | 匹配文字到文字、标注、块属性等 |
| 打断文字 | 打断单行文字为两个 |
| 添加文字前、后缀 | 批量添加文字前、后缀 |
| 转化大小写 | 多种方式转换为大小写 |
| 拼接文字 | 拼接多个文字为一个 |
| 修改文字对齐点 | 批量修改文字对齐点 |
| 编辑文字 | 编辑文字对象 |
| 文字序列 | 生成文字序列 |
| 转为繁体 | 将简体中文转为繁体 |
| 转为简体 | 将繁体中文转为简体 |
| 修改字高 | 批量修改字高 |
| 修改字宽 | 批量修改字宽 |
| 提取文字 | 提取图中的文字内容 |
| 转换字段 | 将字段转换为文字 |
| 格式刷 | 将预定格式应用到文字对象 |
| 翻译 | 中英文自动翻译 |
| 新建文字 | 快速生成、编辑文字对象 |
赫思CAD文字工具与词典功能详解
引言
赫思文字工具和词典解决了传统CAD文字处理繁琐、效率低下的问题。可快速编辑单行文本，设置图层样式和字体高度，提供字体更改、翻译、大小写转换等功能，简化文字处理。
一、 文字工具核心功能
1. 基础操作
（1）激活路径：状态栏 → 点击"文字工具"
（2）支持单行文本编辑，可实时调整：
a．字体类型、颜色、样式
b．文字高度（大小）
c．图层样式
- 高效编辑特性
（1）多语言处理：支持中英文互译（需选中文字后点击翻译功能）
（2）格式转换：
a．大小写切换（全大写/全小写/句首大写）
b．简繁体转换
（3）动态修改：可单独修改文字内容或同步调整字体样式
- 与传统CAD对比优势
传统方式： 赫思方式：
依赖T命令输入或复制粘贴，修改需逐个调整属性 集成式面板操作，所有属性调整集中在一个界面

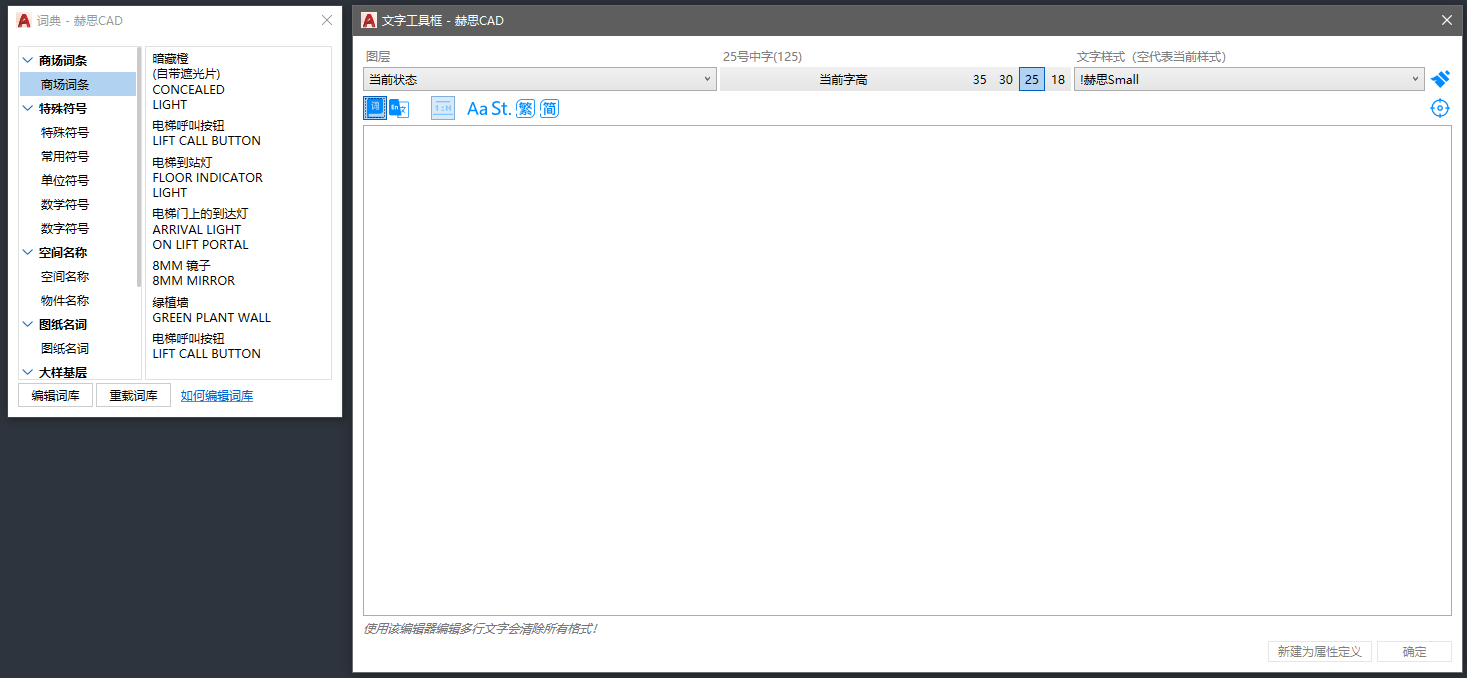

二、 词典（词库）功能应用
1. 预设内容调用
（1）激活路径：文字工具面板 → 点击"词库"
（2）内置分类：
a．特殊符号（如标高、直径符号）
b．空间名称（如客厅、卧室等室内设计常用词）
c．双击词条即可插入到图纸中
- 自定义词库管理
（1）创建步骤：
a．点击"编辑词库" → 新建文件夹（如"项目"）
b．在文件夹内创建文本文件（如"门.txt"）
c．按格式填写内容（每行一个词条，支持中英文混合）
d．保存后"重载词库"即时生效
（2）命名规则：
a．需添加序号 + @MT后缀（如5@MT）才能关联到材料表
b．示例：5@MT_门.txt（无序号则无法同步）
- 与材料标注联动
（1）词库中带@MT标记的词条会自动同步到：
- 材料标注 → 文字分类
（2）支持快速插入带引线的材料说明
三、操作注意事项
- 词库编辑关键点
（1）必须使用txt格式文件
（2）中英文词条需分行填写（如：双开门下一行Double door）
（3）修改后需点击"重载"更新词库
2.常见问题解决
（1）词条未出现在材料表中？ → 检查是否添加序号@MT前缀
（2）翻译功能无效？ → 确保网络连接正常（依赖在线翻译API）
四、应用场景示例
- 室内设计
（1）快速标注房间功能（如"主卫@Master Bathroom"）
（2）批量插入材料说明（瓷砖、灯具等）
- 机械设计
（1）创建标准零件名称词库（如"M6螺栓@M6 Bolt"）
（2）特殊符号调用（±公差、表面粗糙度）
总结
赫思的文字工具与词典通过集成化面板和可扩展词库，显著提升了文本编辑效率，尤其适合需要频繁使用规范术语的专业设计场景。
