赫思CAD增强编辑功能全解析：让设计更高效精准
引言
赫思CAD的增强编辑功能集成了多种高效的图形处理工具，大大提升了CAD设计的灵活性和精确度。这些功能不仅涵盖了基本的图形变形、缩放等操作，还包括了许多创新的编辑方式，让设计师能够更轻松地完成复杂的设计任务。
包含功能

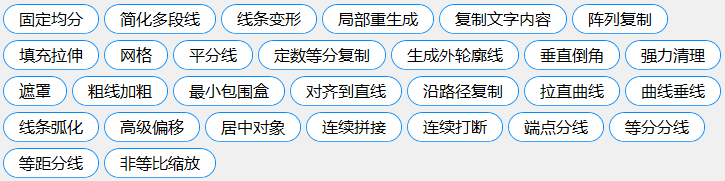

核心功能详解
- 智能图形变形
传统方式的问题：
手动绘制变形图形困难且不精确
参考方式不正确导致图形失真
赫思解决方案：

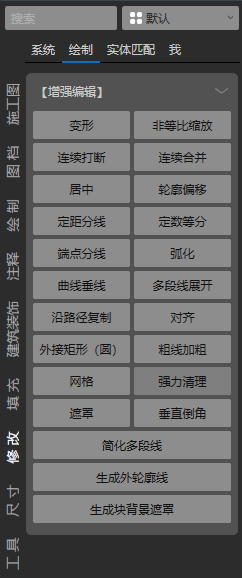

- 在状态栏工具面板中找到"位置修改"→“增强编辑”
- 选择"变形"功能
- 选择要变形的对象后按空格
- 指定变形方式（矩形变形或曲线变形）
应用场景：
将标准图形适配到特定形状
保持图形比例的同时完成变形
支持四边形变形和曲线变形两种模式
2. 非等比缩放
与传统SC命令的区别：
功能 传统SC命令 赫思非等比缩放
缩放方式 等比例缩放 可分别设置X/Y轴比例
操作步骤 简单但功能单一 灵活控制各轴向尺寸
适用场景 常规缩放需求 需要差异化缩放的复杂图形
操作步骤：
- 选择要缩放的对象

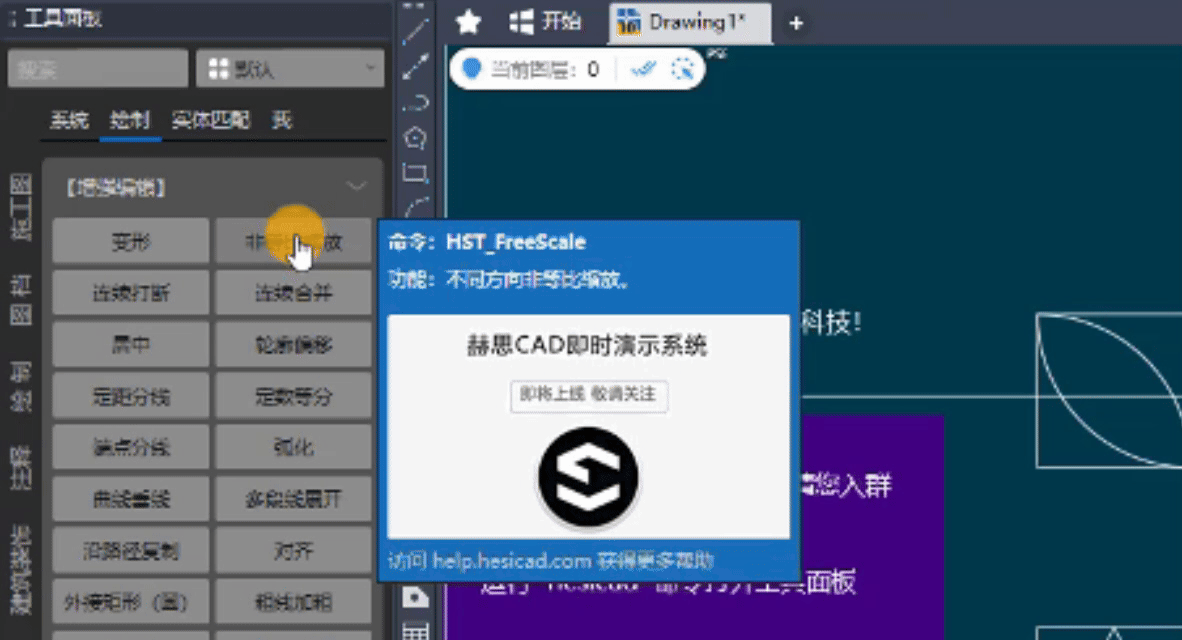

- 点击"非等比缩放"功能
- 指定基点
- 分别输入X轴和Y轴的缩放比例（如X:4，Y:1）

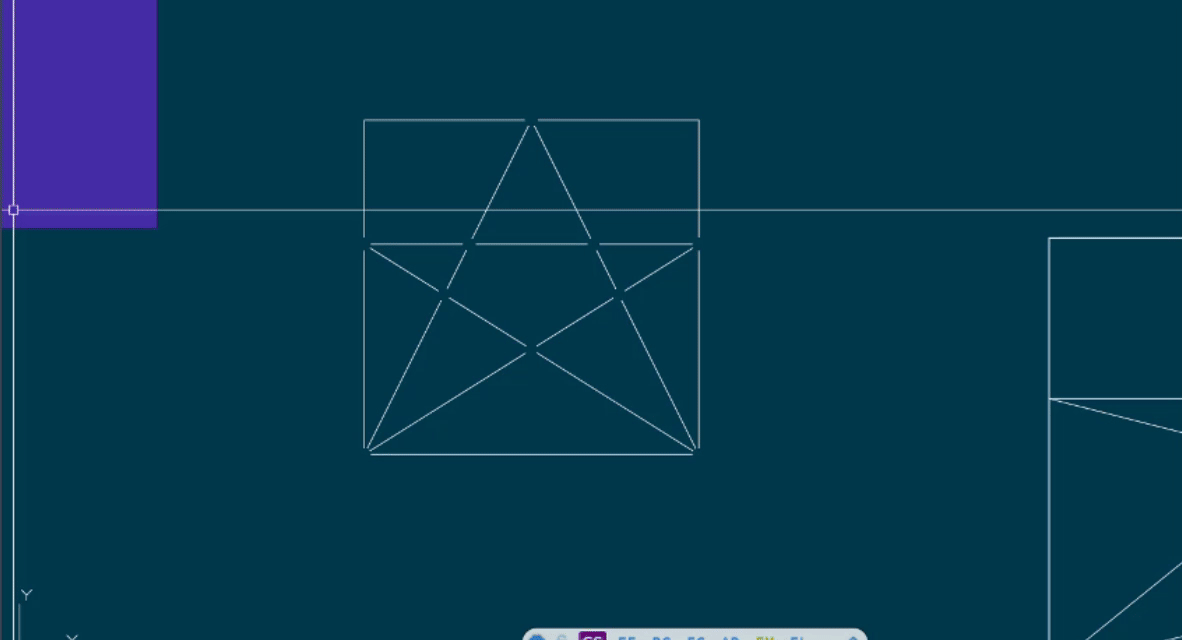

3. 连续打断与合并
连续打断功能：
可设置开口宽度（如40mm）
自动在交点处打断图形
支持闭合和开口两种模式
连续合并功能：
可设置合并容差（如40mm）
自动合并指定距离内的断点
保持图形完整性
4. 对象居中功能
操作流程：
- 选择要居中的对象（如灯具图块）
- 选择"居中"功能

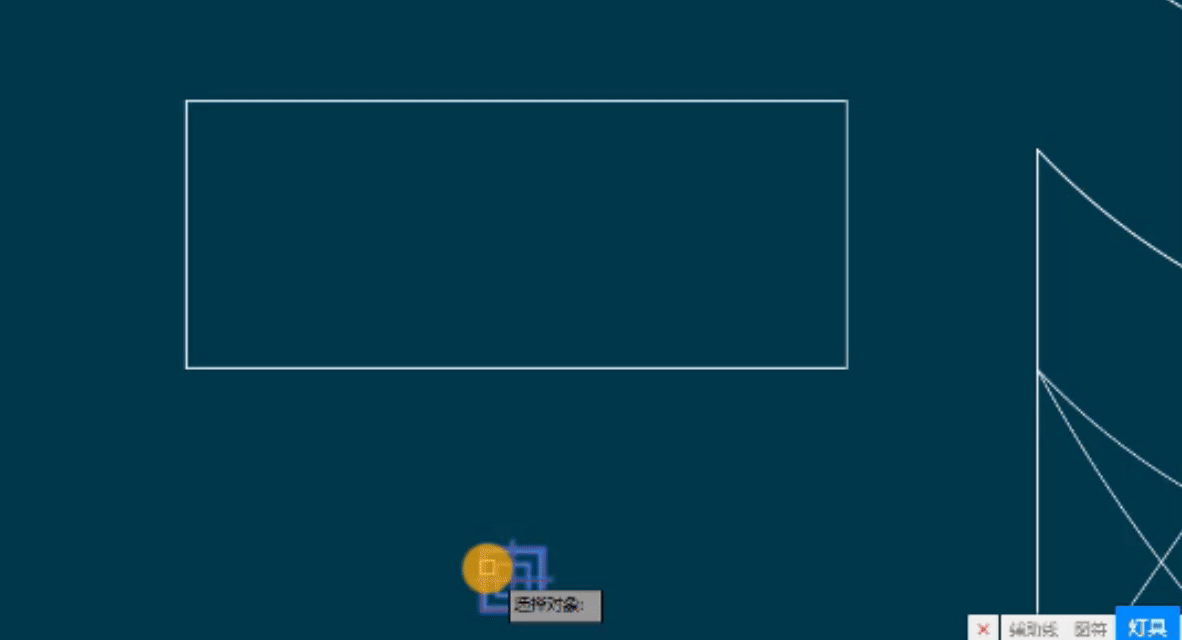

- 指定参考矩形范围
- 对象自动居中到指定区域

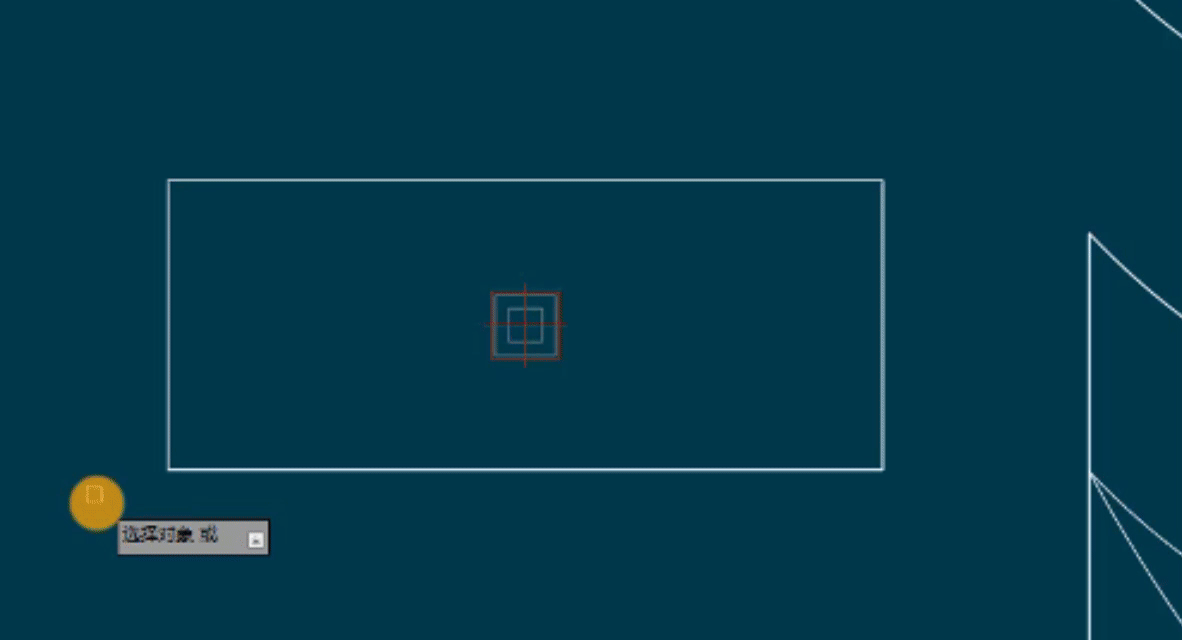

5. 增强偏移功能
与传统“O”命令的对比：
支持多层偏移（如150,200,250）
可为每层偏移指定不同图层
一次性完成复杂偏移需求
操作步骤：
- 设置各层偏移距离和对应图层
- 选择要偏移的对象
- 指定偏移方向
- 自动生成多层偏移结果
6. 多段线处理
关键功能：

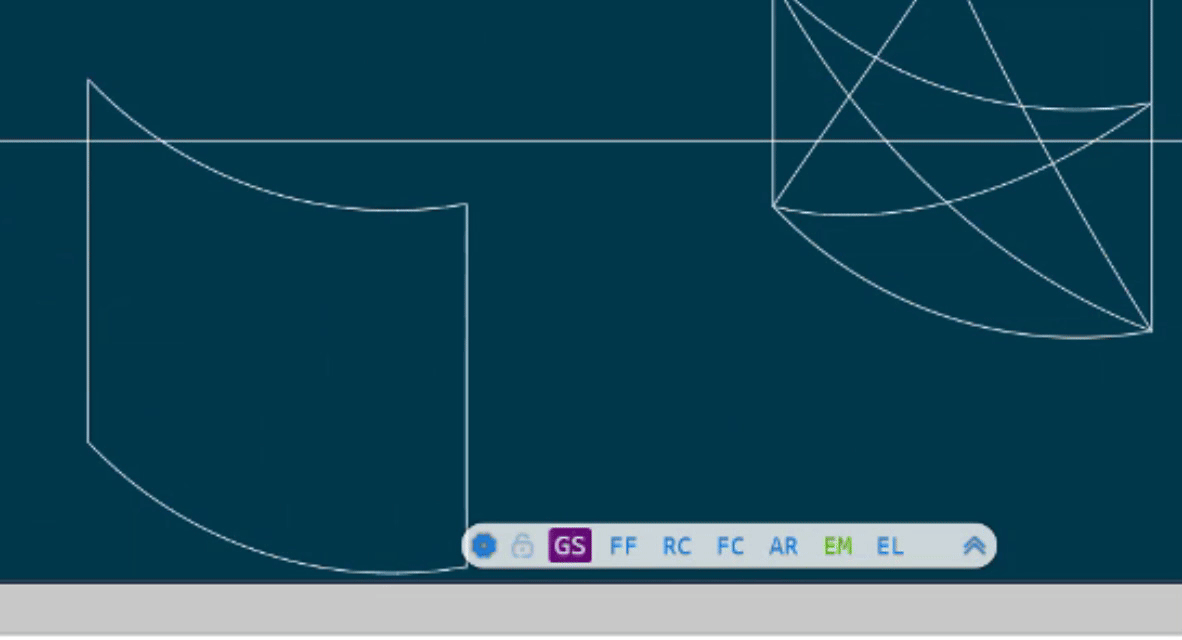

多段线展开：将复杂多段线展开为直线，保持总长度不变
简化多段线：去除直线上多余的点，优化图形结构
粗线加粗：快速将线条加粗到指定厚度（如10mm或100mm）
7. 智能网格生成
传统方法的：
需要反复使用偏移命令
操作繁琐耗时
难以保证网格精度
赫思解决方案：
- 设置网格间距（如100×100）

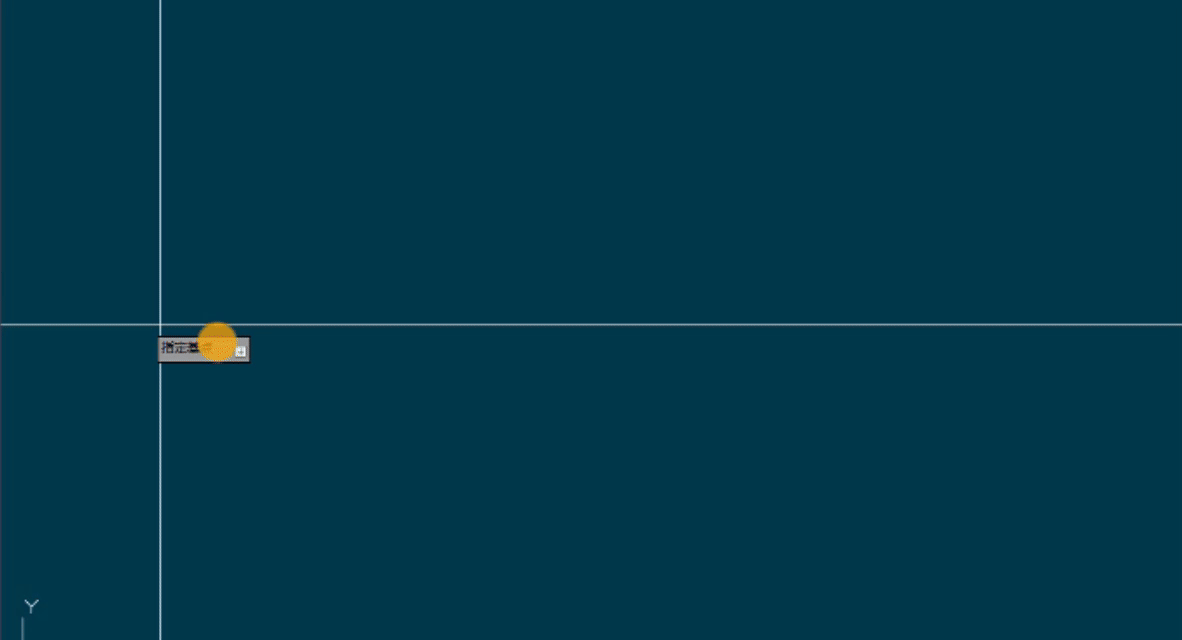

- 直接拖动生成网格区域
- 几秒钟完成传统方法需要数分钟的工作
8. 高级遮罩功能
超越CAD原生区域覆盖：
支持更多图形类型（包括圆和多边形）
操作更简单直观

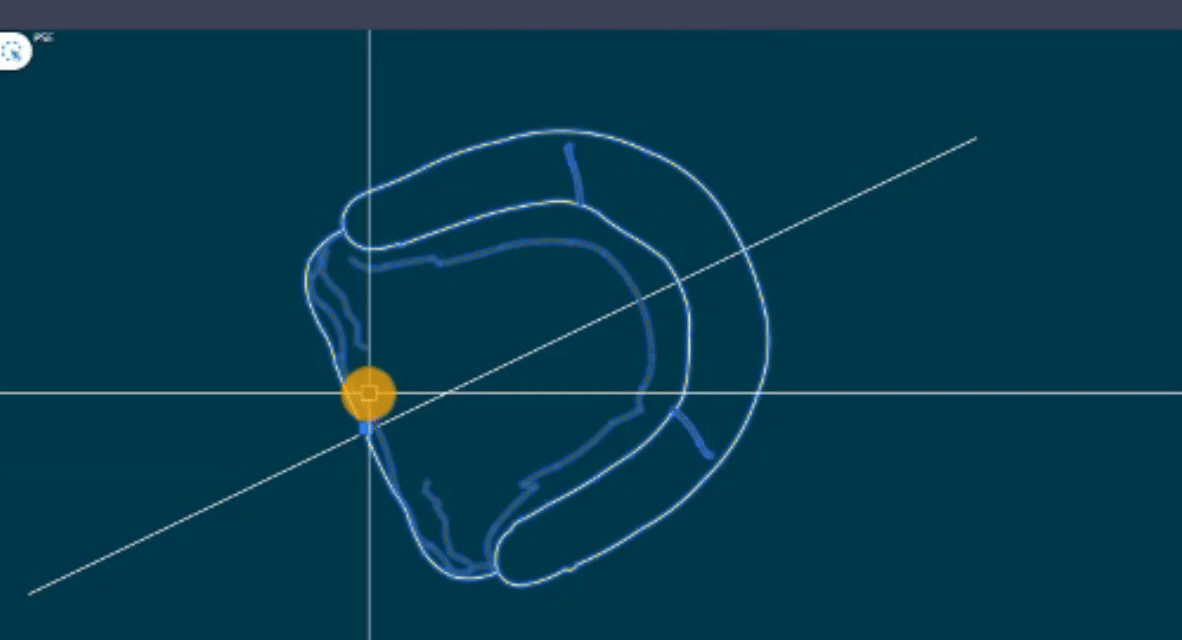

可生成图块背景遮罩
典型应用：
为家具图块添加自动遮罩
保持图纸整洁美观
避免图块与背景线条的视觉干扰
9. 沿路径复制
操作流程：

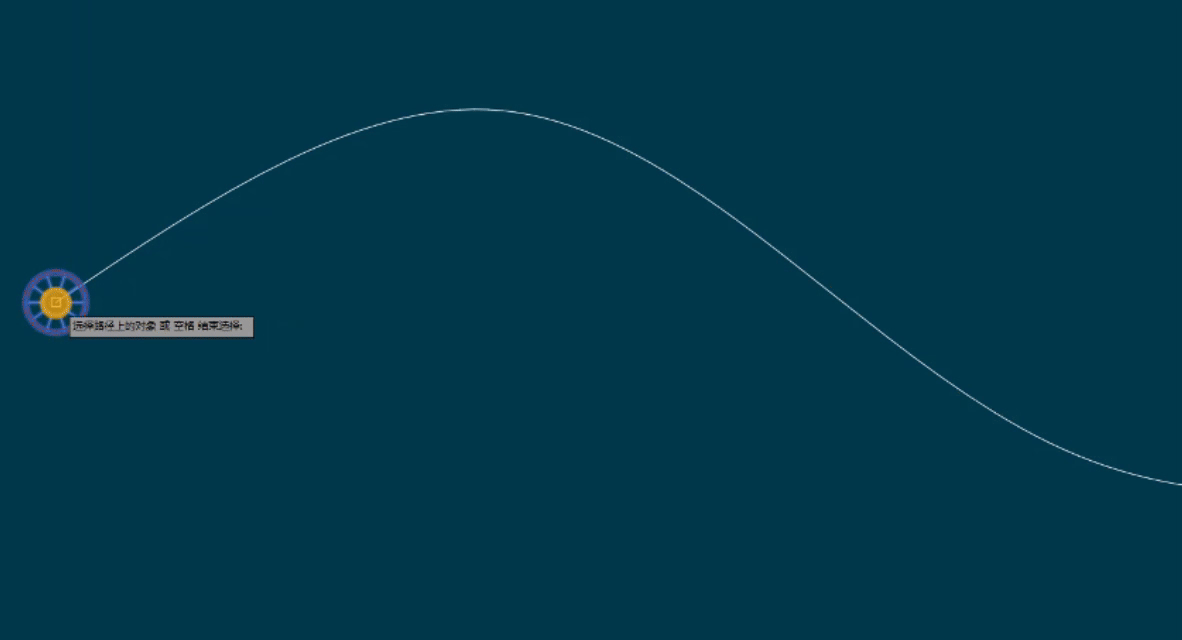

- 绘制路径曲线
- 选择要复制的对象（如灯具）
- 设置复制间距（如500mm或1m）
- 对象自动沿路径均匀分布
其他实用功能
- 定距等分/定数等分：按指定距离或数量分布图形
- 曲线垂直：快速创建与曲线垂直的元素
- 清理工具：自动清理图纸中多余元素
- 对齐工具：精确对齐各种图形元素
- 效率提升：复杂操作简化，节省50%以上时间
- 精度保证：专业算法确保变形、偏移等操作的准确性
- 功能全面：覆盖各类设计场景的编辑需求
- 操作直观：符合设计师工作习惯的交互方式
- 兼容性好：完美对接主流CAD文件格式
使用建议
- 对于重复性操作，优先使用增强编辑工具
- 合理设置各功能的参数（如容差、间距等）
- 结合不同功能完成复杂任务（如先变形后偏移）
- 定期使用清理工具保持图纸整洁
- 利用遮罩功能提升图纸可读性
总结
赫思CAD的增强编辑功能集是设计师提升工作效率的利器，通过熟练掌握这些工具，您可以将更多精力投入创意设计而非重复性操作，真正实现高效精准的设计工作流程。
