| 功能 | 教程 |
|---|
| 赫思CAD线条表 | 视频教程 |

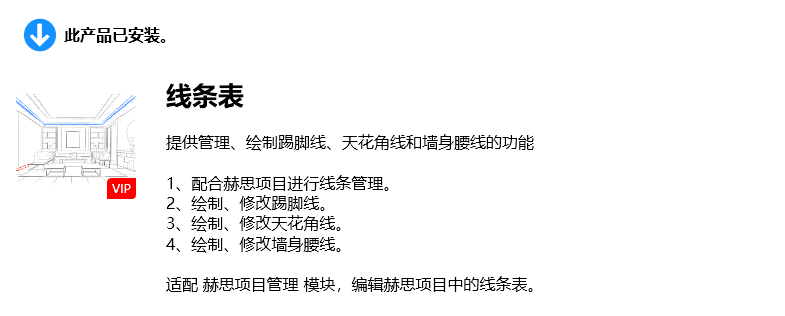

| 功能概述 | |
| 1.配合赫思项目进行线条管理 | |
| 2.绘制、修改踢脚线 | |
| 3.绘制、修改天花角线 | |
| 4.绘制、修改墙身腰线 | |
| 适配赫思项目管理模块，编辑赫思项目中的线条表 | |
| 管理线条相关 | 管理线条类型，材料，尺寸等相关资料 |
| 生成图形 | 生成线条图形 |
| 绘制轮廓 | 绘制角线 |
| 匹配轮廓 | 匹配线条轮廓，用于更新或更改线条 |
赫思CAD线条表管理：高效绘制踢脚线、角线和腰线
引言
在室内设计和施工图绘制过程中，线条的管理与绘制是一个关键环节。赫思CAD的线条表管理工具为设计师提供了强大的支持，能够快速生成踢脚线、天花角线以及墙身腰线，显著提高设计效率和准确性。
赫思线条表管理工具简介
赫思CAD的线条表管理工具提供了管理、绘制踢脚线、天花角线以及墙身腰线的功能。这一工具能够配合赫思项目进行线条表的管理，支持预设常用方案，一键生成线条，并且可以快速调整线条的造型和参数。
一、线条表管理工具

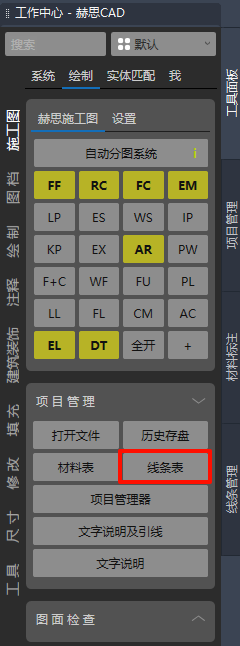

打开工具面板：在赫思CAD的绘图界面最下方找到工具面板。
选择项目管理：点击“绘制施工图”选项中的“项目管理”。
打开线条表：在项目管理中找到“线条表”并点击打开。
二、线条表功能
1、踢脚线绘制：
（1）选择踢脚线：点击踢脚线选项并双击激活。
（2）绘制起点：根据命令行提示，点击踢脚线的起点。
（3）拉伸绘制：拖动鼠标拉伸绘制踢脚线的外形。
（4）设置参数：可以设置线条的造型、高度、材质等参数。
（5）打断与连接：使用“B”快捷键进行打断，使用“P”快捷键切换造型。
2、天花角线绘制：
（1）选择天花角线：点击天花角线选项并双击激活。
（2）绘制起点：根据命令行提示，点击天花角线的起点。

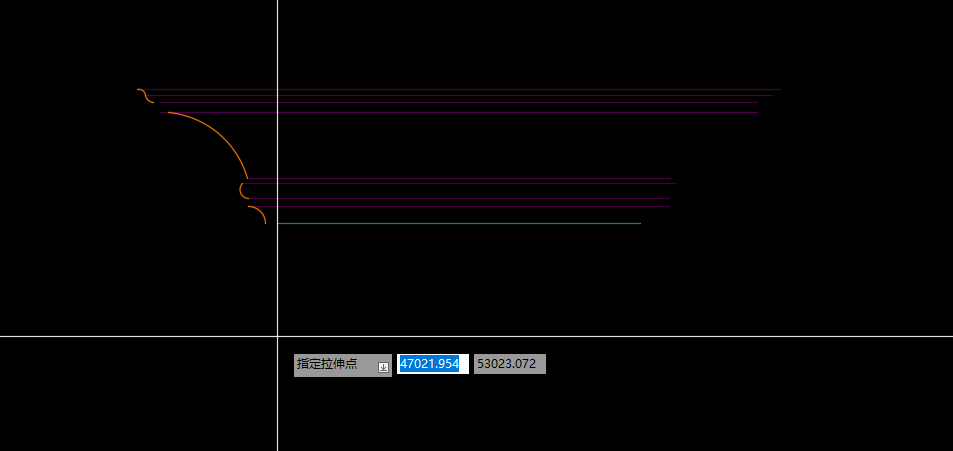

（3）拉伸绘制：拖动鼠标拉伸绘制天花角线的外形。
（4）设置参数：可以设置线条的造型、高度、材质等参数。
（5）打断与连接：使用“B”快捷键进行打断，使用“P”快捷键切换造型。
3、墙身腰线绘制：
（1）选择墙身腰线：点击墙身腰线选项并双击激活。
（2）绘制起点：根据命令行提示，点击墙身腰线的起点。
（3）拉伸绘制：拖动鼠标拉伸绘制墙身腰线的外形。
（4）设置参数：可以设置线条的造型、高度、材质等参数。
（5）打断与连接：使用“B”快捷键进行打断，使用“P”快捷键切换造型。
4、添加与管理线条
添加新线条：
（1）点击添加新线条：在线条表中点击“添加新线条”。
（2）选择线条类型：选择多段线或其他线条类型。
（3）命名与设置：为线条命名，设置材质、规格等参数。
（4）保存线条：点击“确定”保存新添加的线条。
5、管理线条表：
预设线条：工具中预设了常用线条，如踢脚线、天花角线、墙身腰线。
自定义线条：用户可以根据需要添加自定义线条。
编辑线条：双击线条进行编辑，调整参数或删除不需要的线条。
三、功能优势
1、快速生成方案
赫思CAD的线条表管理工具能够快速生成各种线条布置方案，大大节省了手动绘制的时间。通过选择预设的方案，用户可以快速生成符合设计要求的线条图。
2、支持多种线条类型
该工具支持多种线条类型，包括踢脚线、天花角线、墙身腰线等，满足不同设计需求。
灵活调整布局
用户可以根据需要灵活调整线条的位置和参数，确保最终的设计符合设计意图。
3、自动图层设置
赫思CAD的线条表管理工具会自动对图层进行设置，无需手动调整图层和线型，进一步提高了设计效率。
总结
赫思CAD的线条表管理工具为室内设计和施工图绘制提供了一个高效、便捷的解决方案。通过快速生成踢脚线、天花角线和墙身腰线，设计师可以显著提高设计效率，节省时间。
