赫思CAD施工图控制系统：高效管理图纸内容
引言
在室内设计和施工图绘制过程中，图纸内容的管理和控制是一个关键环节。赫思CAD的施工图控制系统为这一问题提供了高效的解决方案。它能够自动控制赫思CAD在施工图中的各种类型图纸的表达标准，确保图纸内容的规范性和一致性。
施工图控制系统简介
赫思CAD的施工图控制系统是一个自动化的图纸内容管理系统。它能够自动控制赫思CAD在施工图中的各种类型图纸的表达标准，确保每张图纸都符合预设的规范。这一系统特别适用于室内施工图的绘制，能够显著提高绘图效率和准确性。
解决传统绘图的痛点
在传统的CAD绘图中，绘制施工图时往往会遇到以下问题：
图纸类型繁多：例如家私布置图、天花布置图、地面布置图等，每种图纸都需要单独绘制和管理。
修改困难：每次修改一张图纸时，后续的图纸不会自动更新，导致图纸之间的内容不一致。
手动操作繁琐：需要手动开关图层、复制视口等，耗费大量时间。
赫思CAD解决方案
赫思CAD的施工图控制系统通过自动化的图层控制和图纸模式切换，解决了这些问题。它能够快速切换不同的图纸模式，并自动控制图层的显示和隐藏，确保每张图纸的内容符合预设的规范。
图纸模式切换与自动控制
赫思CAD的施工图控制系统支持多种图纸模式的切换。用户可以通过简单的操作，快速切换到所需的图纸模式。在绘制图纸时，用户只需切换到对应的图纸模式，绘制相关内容，其他图纸不会显示相关内容。
例如：

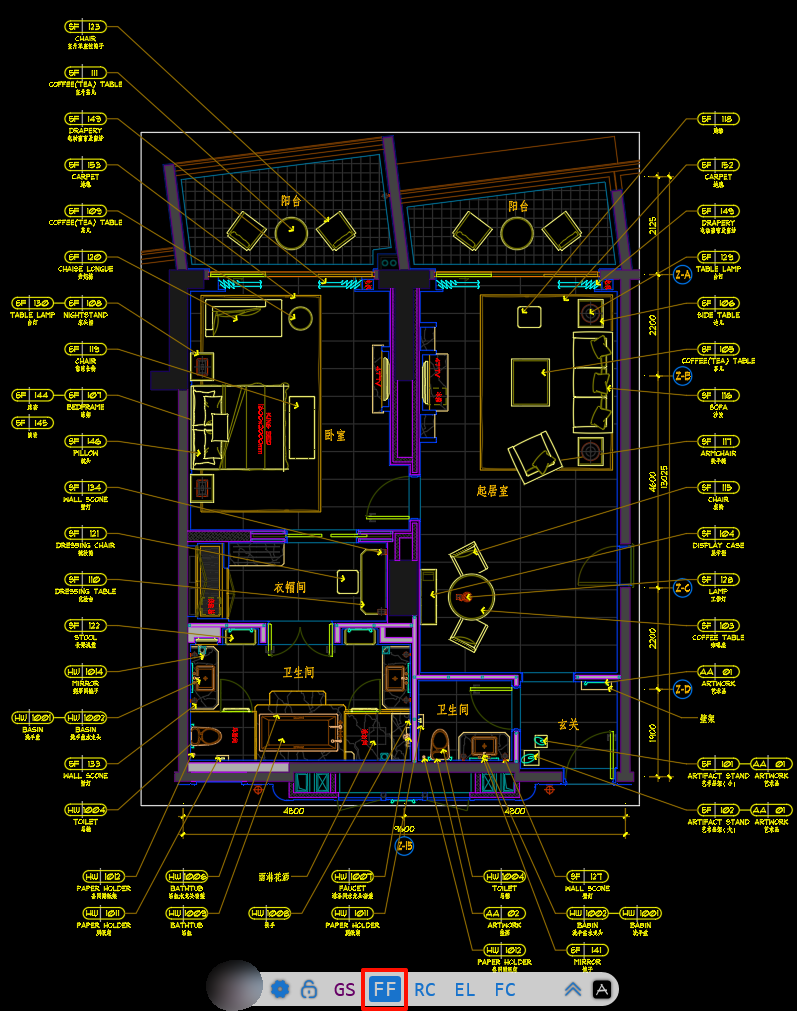

家私布置图：显示活动家私和固定家私。

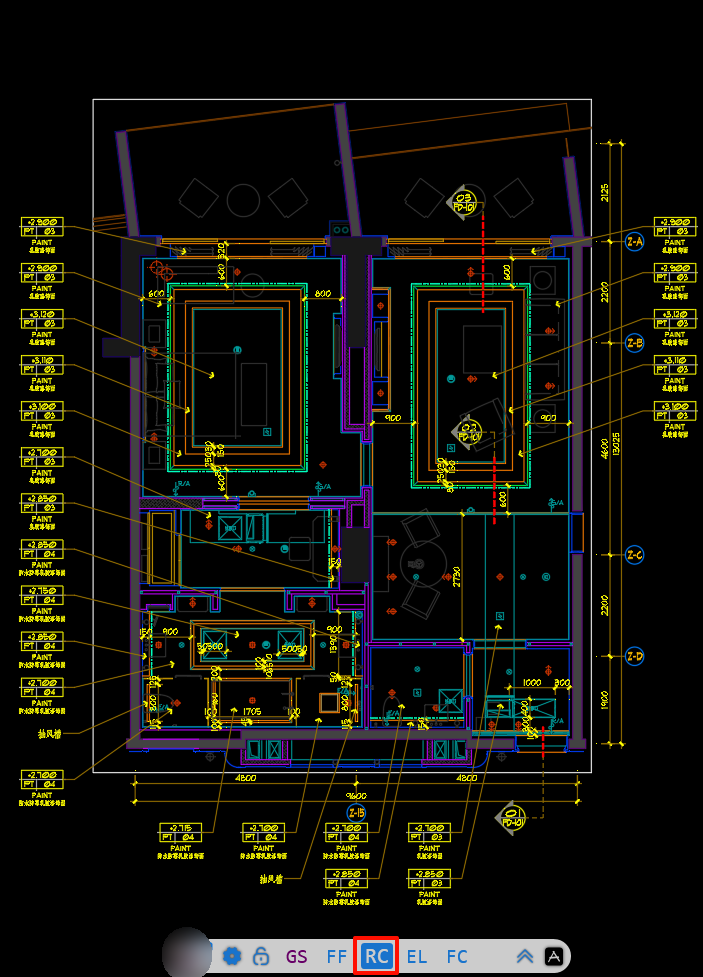

天花布置图：显示天花相关的元素。
地面布置图：显示地面材料和布局。
自定义显示设置

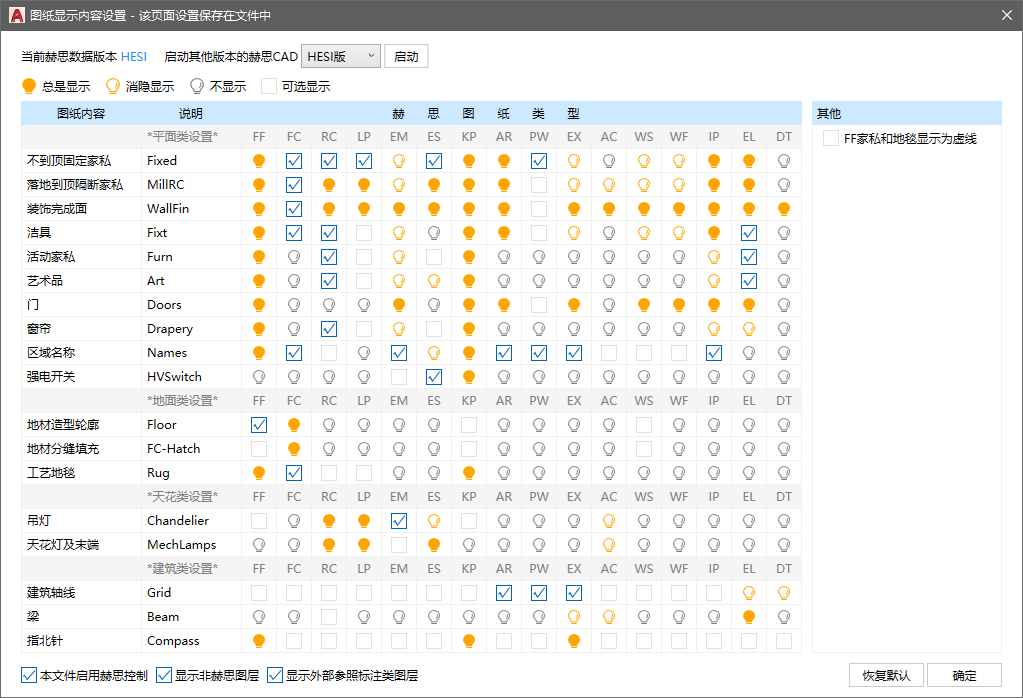

赫思CAD的施工图控制系统不仅支持预设的图纸模式，还允许用户进行自定义设置。用户可以通过点击图纸模式旁边的设置图标（小齿轮），进入显示内容设置界面。在这里，用户可以：
选择显示的图纸模式：例如FF（家私布置图）、FC（地材图）、RC（天花图）等。
自定义显示内容：例如是否显示洁具、填充线、虚线等。

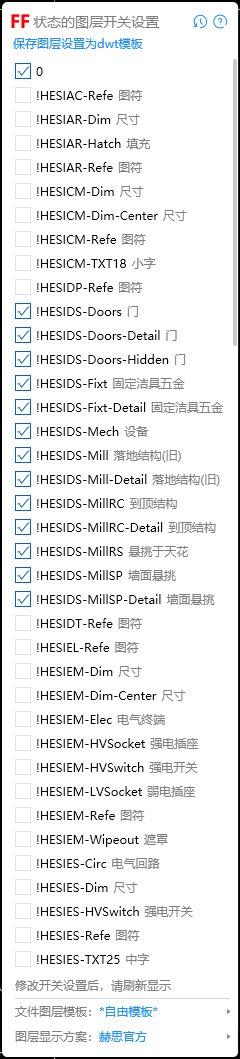

修改图层属性：例如图层的颜色、名称、线型等。
用户可以根据公司的规范或个人需求，灵活调整图纸的显示内容。
例如，如果需要在地材图中显示洁具，可以勾选相应的选项；如果需要将墙体颜色改为蓝色，可以进入个人方案进行修改。
快捷键操作
为了进一步提高绘图效率，赫思CAD的施工图控制系统还提供了快捷键操作。用户可以通过在图纸模式代码前加“L”，快速切换到所需的图纸模式。
例如：
输入“L FF”切换到家私布置图。
输入“L FC”切换到地材图。
输入“L RC”切换到天花图。
总结
赫思CAD的施工图控制系统是一个强大的工具，它通过自动化的图层控制和图纸模式切换，显著提高了施工图的绘制效率和准确性。无论是家装还是工装项目，赫思CAD的施工图控制系统都能帮助设计师快速、高效地完成图纸绘制任务。
