自动比例核心模块

功能	教程
赫思 CAD自动比例核心模块	视频教程

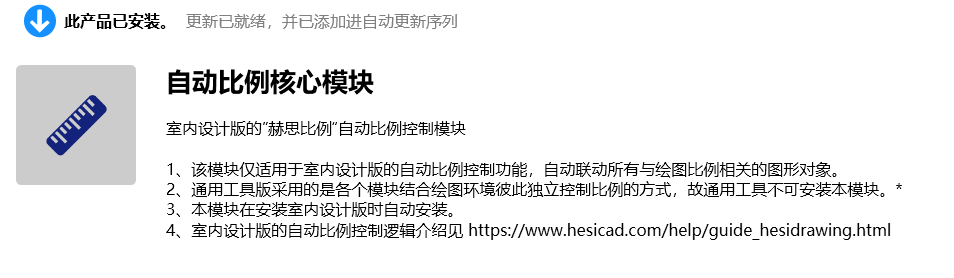

功能概述
1.该模块仅适用于室内设计版的自动比例控制功能，自动联动所有与绘图比例相关的图形对象
2.通用工具版采用的是各个模块结合绘图环境彼此独立控制比例的方式，故通用工具不可安装本模块
3.本模块在安装室内设计版时自动安装
4.室内设计版的自动比例控制逻辑介绍见 https://www.hesicad.com/help/guide_hesidrawing.html
管理文字样式	管理赫思室内设计版中的文字样式
自动生成比例	自动控制赫思绘制实体生成的比例，包括：图纸符号、标注、文字、注释对象等的比例

引言
在室内设计施工图的绘制过程中，比例的调整是一个至关重要的环节。传统的CAD软件在处理比例调整时，往往需要手动修改每个对象的属性，这一过程不仅繁琐，而且容易出错。赫思CAD的核心比例模块为室内施工图软件用户提供了全新的解决方案，让比例调整变得轻松高效。

一、快速调整比例

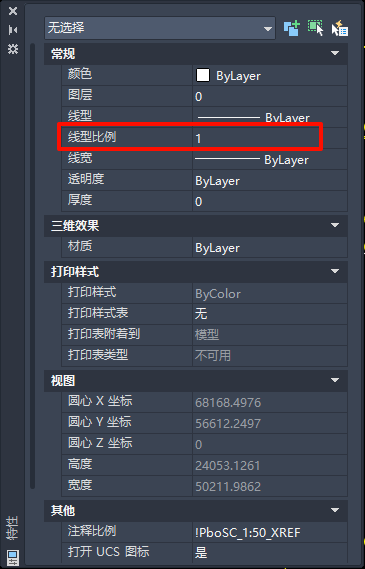

在传统的CAD绘图中，如果需要调整一条线的比例，例如将其改为虚线，用户需要先调出属性面板（通常通过输入“MO”命令），然后手动修改线型比例。

例如，将线型比例从1调整到10或20，以使虚线的显示更加明显。
如果需要调整颜色，还需要再次进行手动设置。这一过程不仅繁琐，而且容易出错。

赫思如何解决？

赫思CAD的核心比例模块则大大简化了这一流程。

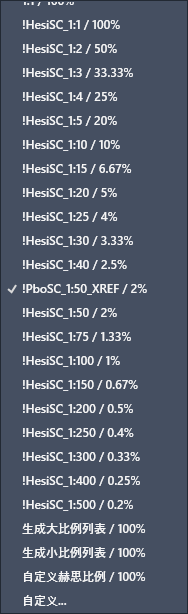

用户无需手动调整每个对象的比例，只需点击比例系统，选择所需的比例（如1:70或1:30），然后刷新视图（通过输入“FF”命令），即可让所有对象根据当前比例自动调整。

这一功能不仅节省了时间，还减少了因手动调整而可能出现的错误。

二、适配图例、图符和文字

赫思的核心比例模块不仅适用于线条，还对图例、图符和文字具有同样的适配效果。
例如，当用户将比例从1:70调整到1:30时，图例和图符的大小会自动根据新的比例进行调整，无需手动修改。

此外，文字的大小也会根据比例的变化自动适配，确保在不同比例下都能保持清晰可读。

三、自定义比例设置

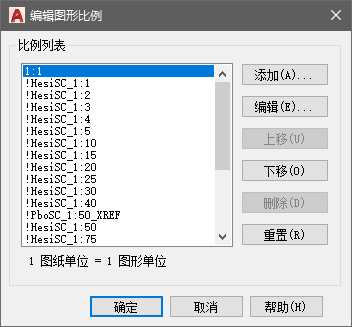

除了预设的比例外，赫思的核心比例模块还允许用户自定义比例。用户可以通过“生成大比例列表”或“生成小比例列表”选项，添加自己需要的非常规比例。

如果用户需要1:80或1:85的比例，只需在自定义比例设置中添加这些比例，即可在后续的绘图中直接使用。

大比例列表和小比例列表的区别在于它们针对的图纸大小不同。大比例列表适用于A2及以上图纸，主要用于放大显示；而小比例列表则适用于A3及以下图纸。用户可以根据自己的需求选择合适的比例列表，并通过“SS”命令进行适配。

赫思CAD的核心比例模块是一个非常实用的功能，它通过自动调整比例，简化了传统CAD中繁琐的手动设置流程。无论是线条、图例、图符还是文字，都可以根据当前比例自动适配，大大提高了绘图效率和准确性。
