| 功能 | 教程 |
|---|
| 赫思CAD材料标注 | 视频教程 |

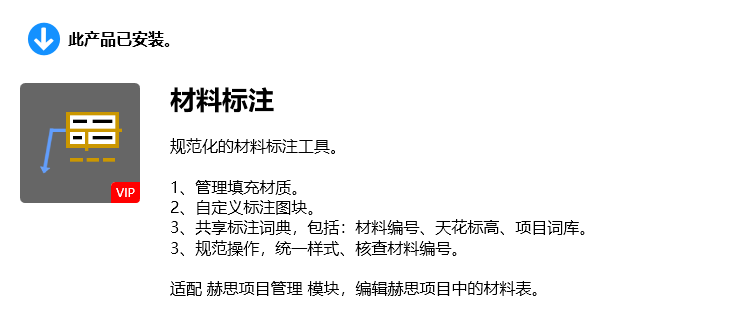

| 功能概述 | |
| 1.管理填充材质 | |
| 2.自定义标注图标 | |
| 3.共享标注词典，包括：材料编号、天花标高、项目词库 | |
| 4.规范操作，统一样式、核查材料编号 | |
| 适配赫思项目管理模块、编辑赫思项目中的材料表 | |
| 管理材料相关 | 管理材料填充、材料表、词库、天花标高、软装编号数据 |
| 编辑材料标注 | 用于室内装修材料的标注：添加、修改材料标注编号库 |
| 修改材料标注 | 单击标注块快速替换修改材料的各种数据，可选择一键全国替换或选择替换 |
| 核查材料标注 | 导出、输入材料表，核查材料标注等功能 |
| 添加自定义材料标注块 | 可添加自定义材料标注块，注意属性标记的设置与自定义材料标注块—对应赫思材料系统才能识别自定义材料标注块 |
赫思CAD材料标注工具：高效规范材料标注
引言
在室内设计和施工图绘制过程中，材料标注是一个关键环节。赫思CAD的材料标注工具为设计师提供了强大的支持，能够快速生成规范的材料标注，大大提高了设计效率和准确性。
材料标注工具的打开与使用
一、打开材料标注工具
1、选择材料标注：点击“材料”选项，打开材料标注工具。
标注样式与功能

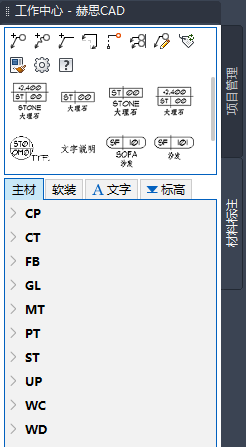

材料标注栏目：打开后，左边是材料标注的栏目，右边是材料标注的样式。
标注类型：分为主材、软装、文字和标高四种类型，每种类型有不同的标注样式。
（1）主材：适用于地面、墙面等材料标注。
（2）软装：适用于家具、装饰品等软装材料标注。
（3）文字：用于标注空间名称或说明。
（4）标高：用于标注天花、地面等标高信息。
二、使用方法
1、选择标注样式：根据需要选择合适的标注样式。
2、 激活标注：点击选择的标注样式，激活并放置在相应位置。
3、复制与阵列：使用“CO”快捷键复制标注，或使用“材料阵列”功能快速生成多个标注。
4、 添加引线：使用“TT”快捷键或“引线”功能，为标注添加引线。
5、 双击修改：双击标注文字，快速修改材料名称或编号。
高效标注功能
三、材料阵列
（1）选择标注：选择需要阵列的标注。
（2）设置间距：根据命令行提示，设置横向和纵向间距。
（3）生成阵列：拖动鼠标生成材料阵列。
1、延展箭头
• 选择路径点：点击标注起点和终点。
• 生成箭头：按下空格生成延展箭头，明确标注范围。
2、对齐标注
• 选择标注：选择需要对齐的标注。
• 对齐操作：按下空格对齐标注，确保整齐一致。
3、编辑标注
• 选择引线：选择需要编辑的标注引线。
• 修改引线：根据需要修改引线的长度或方向。

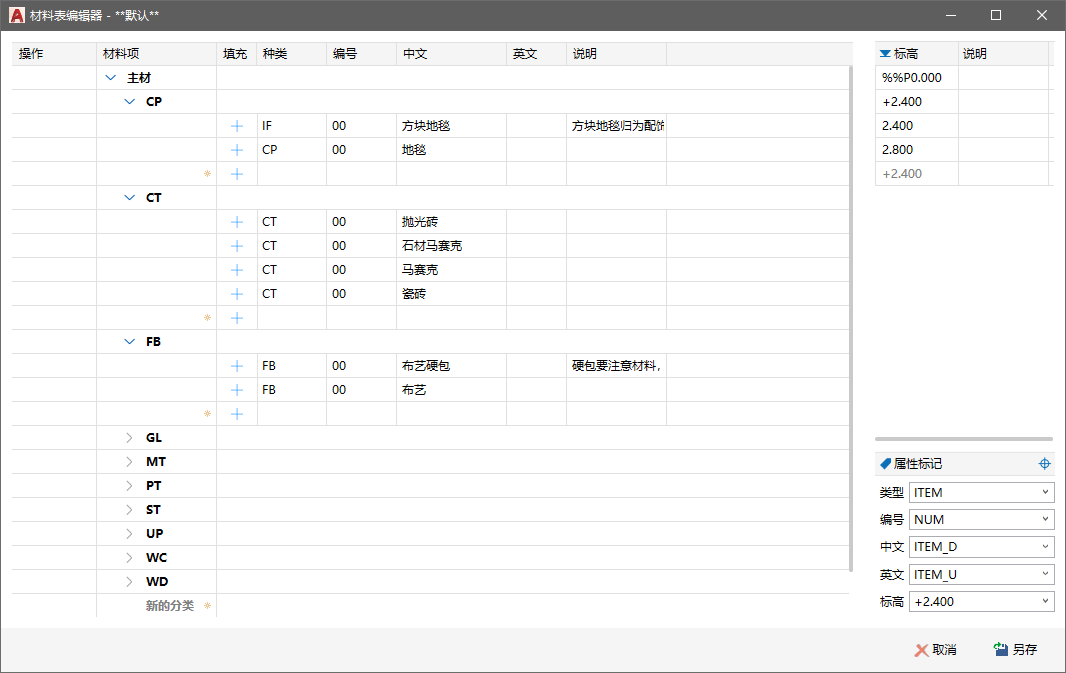

4、材料表导出
• 导出材料表：将材料标注导出为表格格式。
• 协同绘图：在多人协作项目中，共享材料表，提高协同效率。
总结
赫思CAD的材料标注工具为室内设计和施工图绘制提供了极大的便利。通过快速生成规范的材料标注，设计师可以显著提高设计效率，节省时间。无论是主材、软装、文字还是标高标注，赫思材料标注工具都能快速完成。
