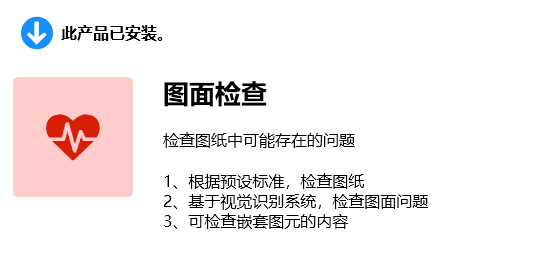

| 1.根据预设标准，检查图纸 | |
| 2.基于视觉识别系统，检查图面问题 | |
| 3.可检查嵌套图元的内容 | |
| 图纸标准检查 | 根据预设标准，检查图纸内容 |
| 引线交叉检查 | 检查图面中是否存在引线交叉 |
| 文字碰撞检查 | 检查图面中是否存在文字碰撞 |
| 标注替代检查 | 检查是否存在文字替代的标注 |
| 外部参照单色 | 以单色临时显示外部参照 |
赫思CAD图面检查：高效识别图纸问题，提升设计质量
引言
在CAD绘图过程中，图纸的准确性和规范性至关重要。赫思CAD的图面检查功能通过视觉识别系统，高效检测图纸中的潜在问题，如文字碰撞、标注替代和引线交叉等，帮助用户快速识别并修正错误，显著提升设计质量。

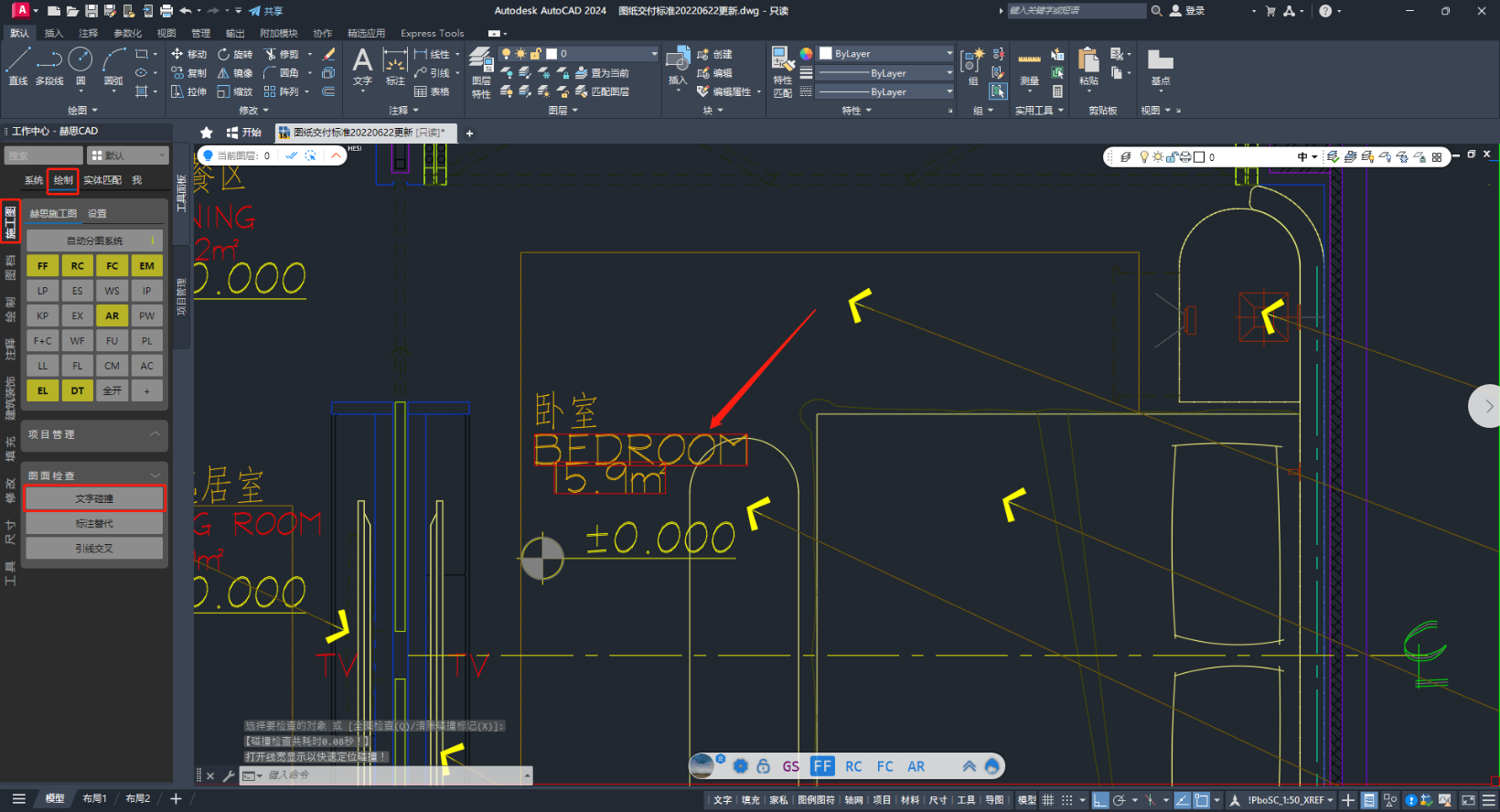

一. 文字碰撞检查
步骤：执行文字碰撞检查
- 选择文字碰撞：在图面检查工具中，选择“文字碰撞”选项。
- 框选检查区域：在图纸上框选需要检查的区域，系统会自动标记文字碰撞问题。
- 修正问题：根据标记提示，调整文字位置，避免碰撞。
赫思CAD能够自动检测图纸中文字叠加或碰撞的问题，并通过红色框标记出来。用户可以快速定位并修正这些问题，避免因文字遮挡导致的阅读困难。
二. 标注替代检查
步骤：执行标注替代检查
- 选择标注替代：在图面检查工具中，选择“标注替代”选项。
- 检查标注：系统会自动标记经过更改的标注数值。
- 修正标注：根据标记提示，修正标注数值，确保一致性。
标注替代功能可以检测图纸中标注数值的更改，并将其标记为红色。这一功能帮助用户快速识别未经审批的修改，确保图纸的一致性和准确性。

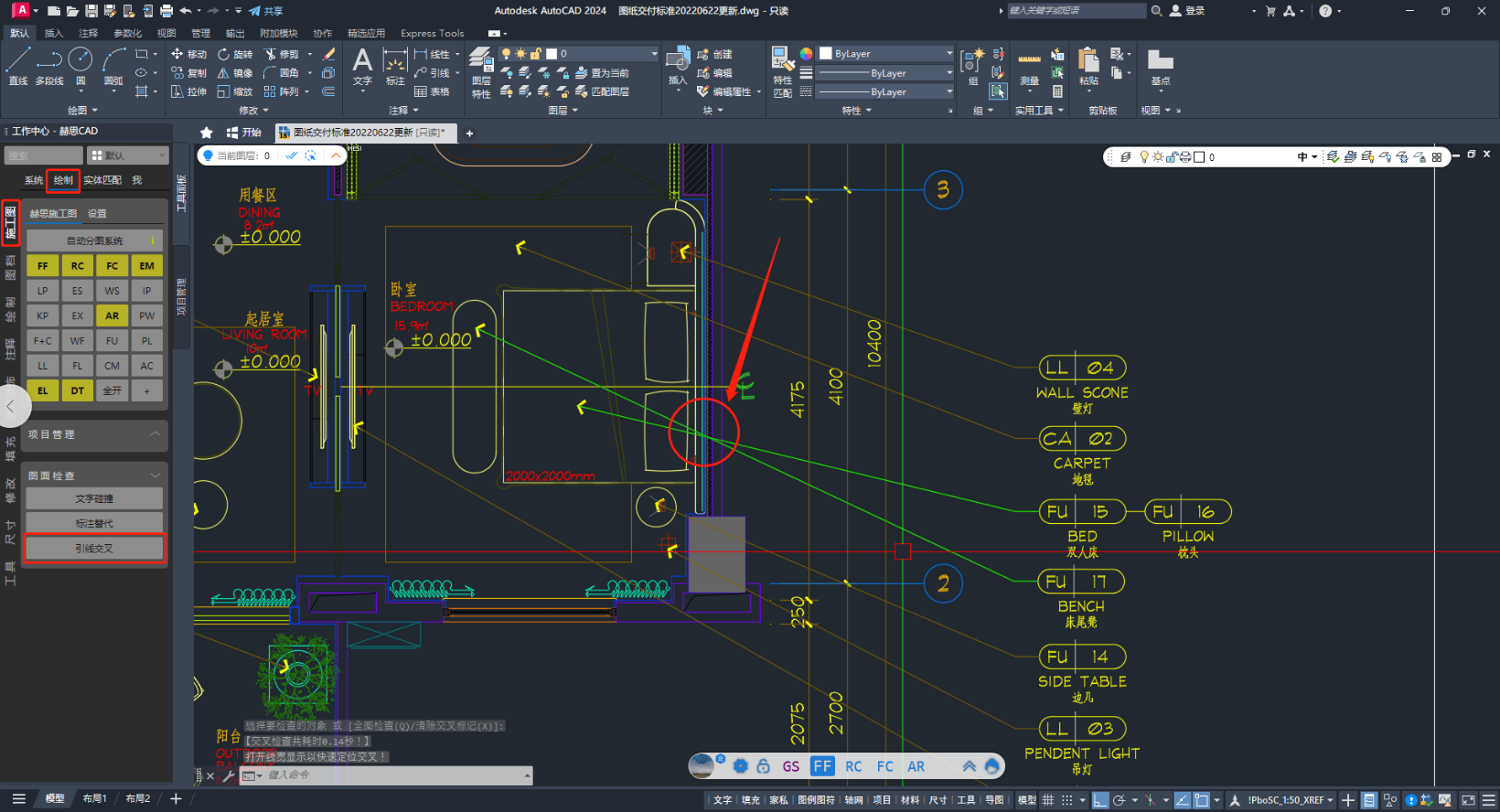

三. 引线交叉检查
步骤：执行引线交叉检查
- 选择引线交叉：在图面检查工具中，选择“引线交叉”选项。
- 框选检查区域：在图纸上框选需要检查的区域，系统会自动标记引线交叉问题。
- 修正引线：根据标记提示，调整引线位置，避免交叉。
引线交叉检查功能能够识别图纸中引线交叉的问题，并通过视觉标记提示用户。这一功能特别适用于复杂图纸的审核，帮助用户快速发现并修正引线交叉导致的混淆。
总结
赫思CAD的图面检查功能为CAD绘图提供了一个高效、便捷的审核工具。通过自动检测和标记文字碰撞、标注替代和引线交叉等问题，用户可以快速识别并修正图纸中的潜在问题，确保设计的准确性和规范性。无论是个人用户还是团队协作，赫思CAD都能帮助您轻松应对复杂的图纸审核任务，让您的设计工作更加高效、智能。
