| 功能 | 教程 |
|---|
| 赫思CAD快速填充 | 视频教程 |

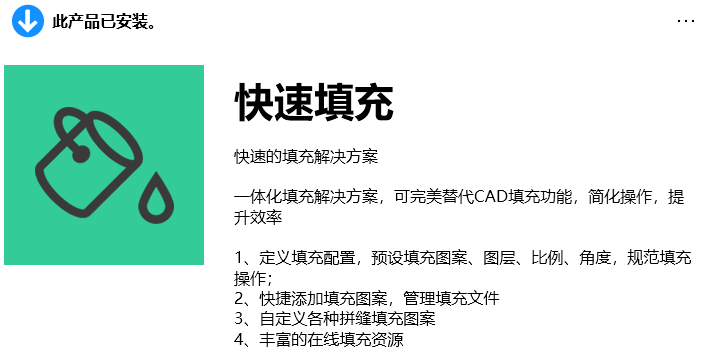

| 功能概述 | |
| 1.定义填充配置，预设填充图案、图层、比例、角度、规范填充操作 | |
| 2.快捷添加添加图案，管理填充文件 | |
| 3.自定义各种拼接填充图案 | |
| 4.丰富的在线填充资源 | |
| 分解Pat | 分解复合Pat文件为单独的填充定义 |
| 填充补洞 | 补全填充上的空洞 |
| 填充开洞 | 在现有填充上开洞 |
| 独立填充 | 将非整块填充的各个部分独立分开 |
| 修改角度 | 修改填充的原点 |
| 重建边界 | 重建填充的边界 |
| 填充后置 | 将填充绘图次序改到最底层 |
| 隐藏对象 | 隐藏对象，便于填充 |
| 自定义填充 | 生成填充图案 |
| 快速填充 | 预设填充方案，快速填充，自动计算角度、比例 |
赫思CAD快速填充功能应用指南
引言
一体化填充解决方案，可完美替代CAD填充功能，简化操作，提升效率（详细补充 如填充面板设置 图案 比例 可一次性完成
一、革命性功能升级
传统CAD填充痛点：
手动调整角度/比例
逐项设置图层/颜色
多图纸同步困难
跨设备协作障碍
赫思智能填充优势：
图形智能识别系统
参数自动匹配引擎
跨图纸同步技术
云协作生态支持
二、核心操作流程
功能启动方式

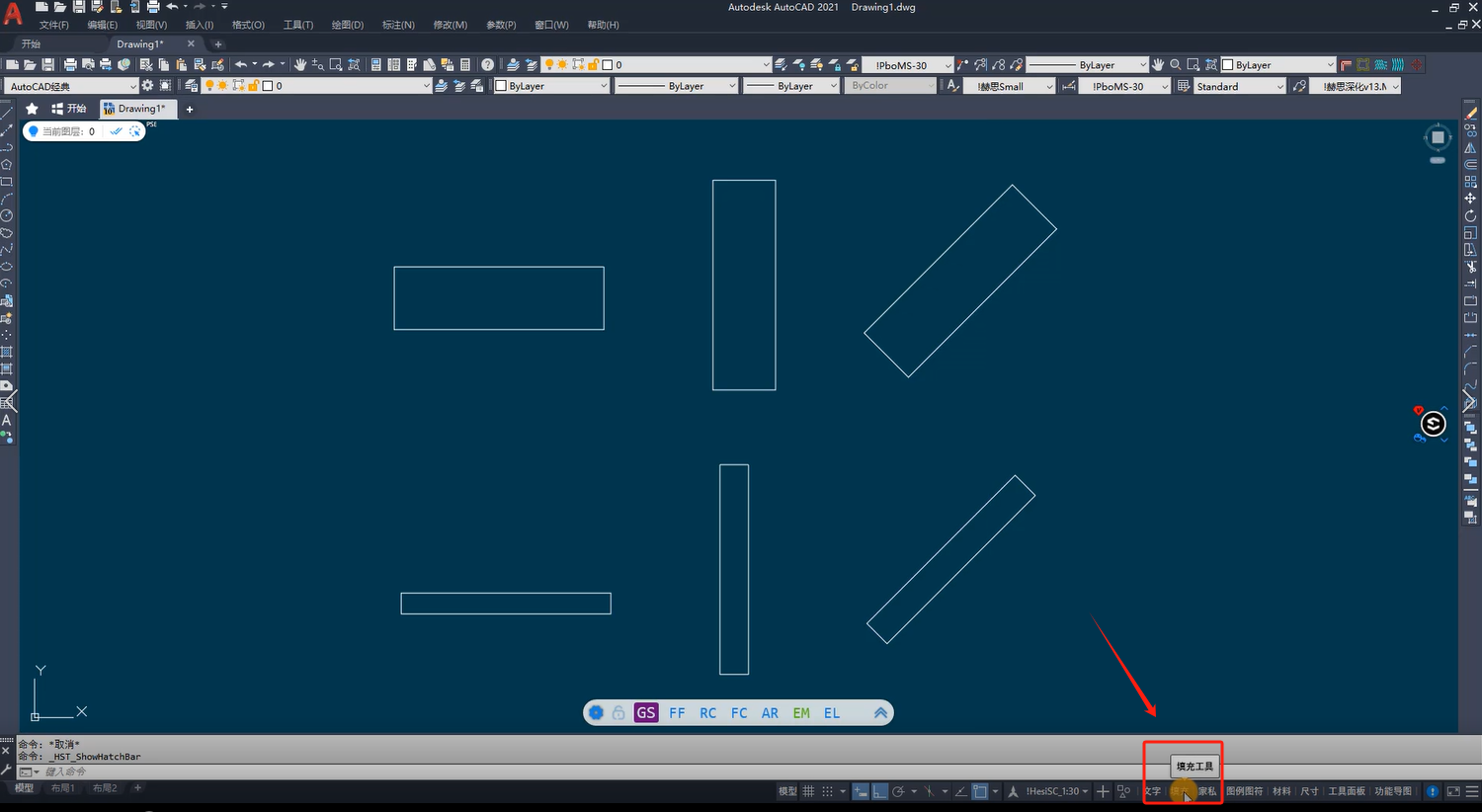

界面入口：状态栏 » 填充图标（左键单击）
快捷命令：“H+空格”双键启动

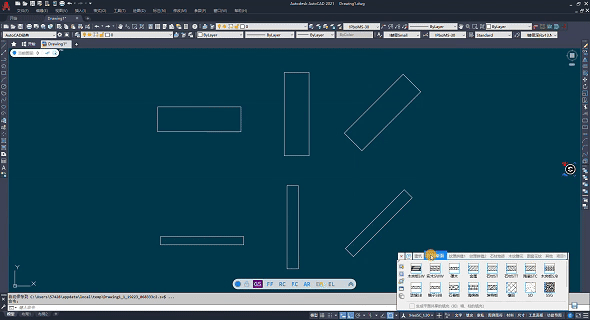

智能填充四步法
（1）选择目标封闭区域可自动适应图形形状 ，自动识别图纸比例；
（2）在分类库选择填充样式（建筑/石材/断面等）
（3）启用「智能适配」开关
（4）右键确认生成填充

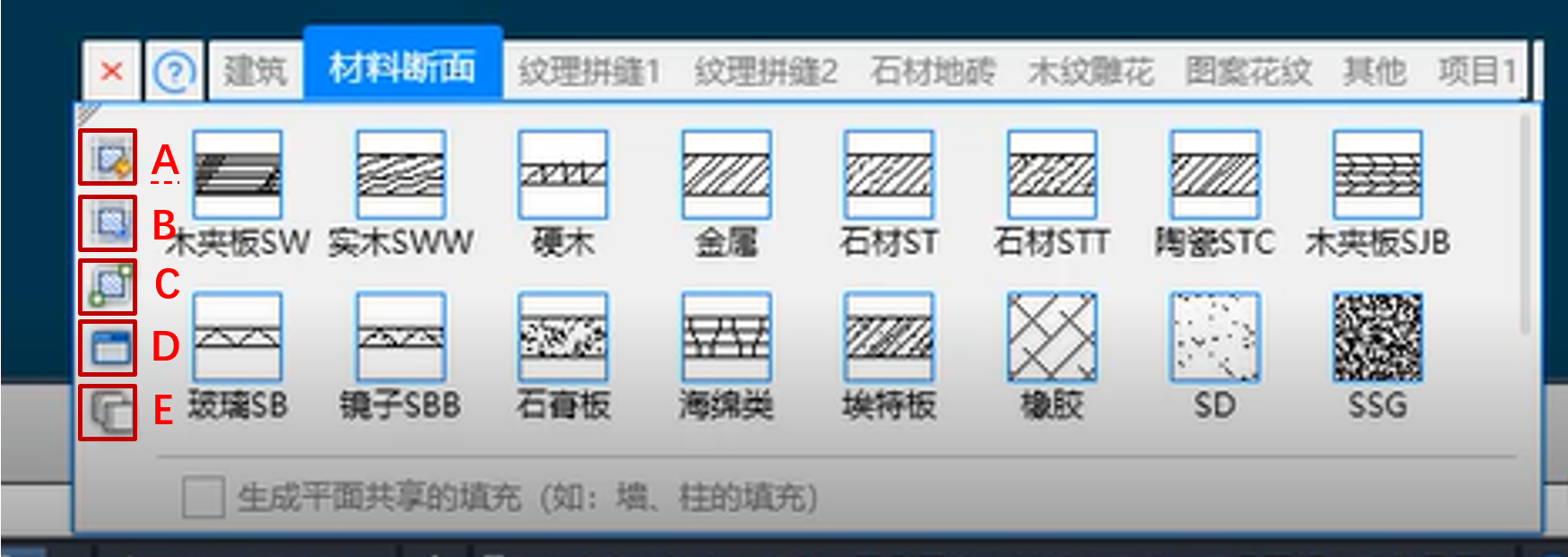

3.功能版面
A．赫思快速填充

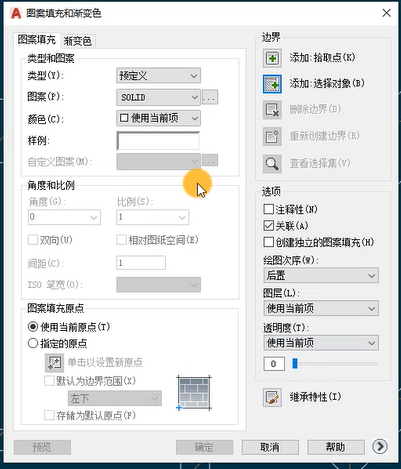

B．AutoCAD填充
C．禁止捕捉：启用后无法捕捉填充图案
D．填充后保持打开：启用后每次填充后保持界面显示

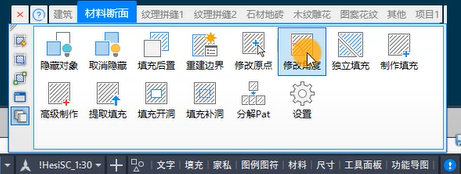

E．工具：附带多种填充功能
三、高级功能详解
- 自定义填充体系
（1）创建项目分类

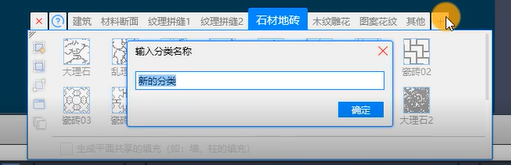

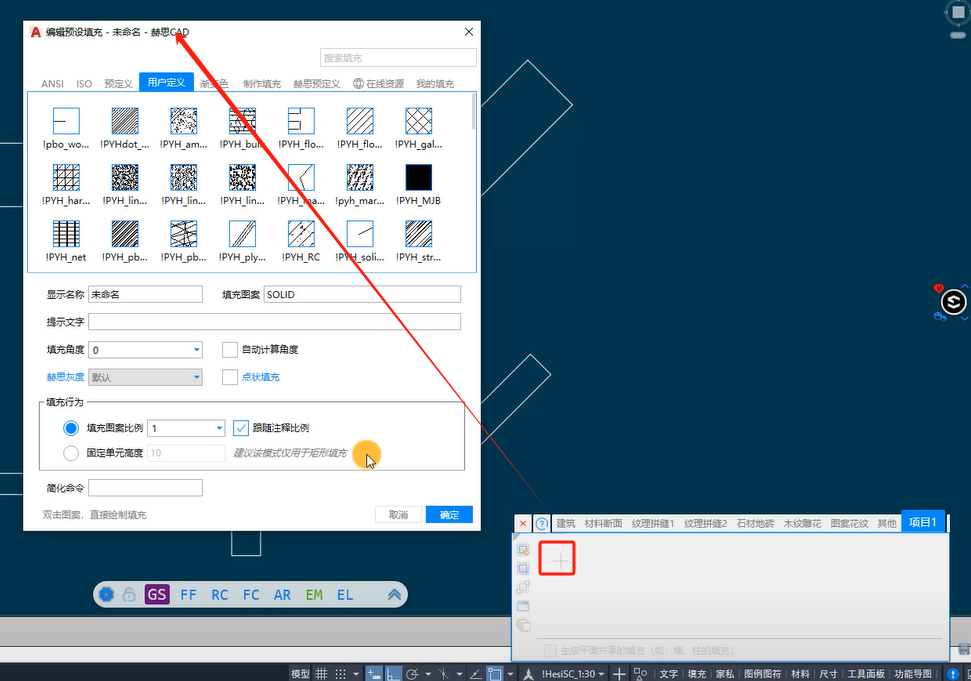

分类栏 →+号→命名保存→大型项目标准化管理

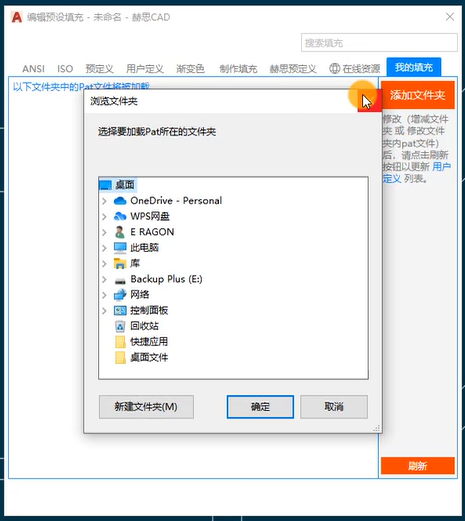

（2）导入自定义图案→我的填充→导入→特殊材料纹理应用
2. 跨图纸协作模式

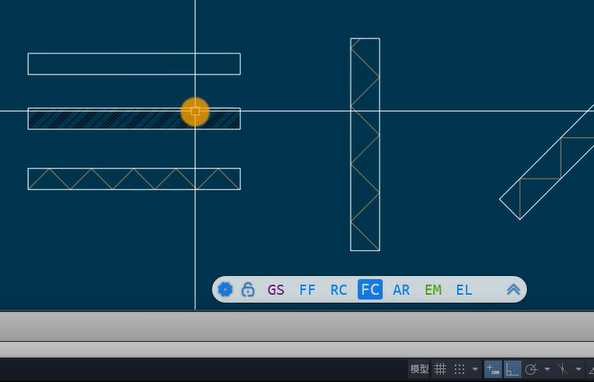

平面共享填充：

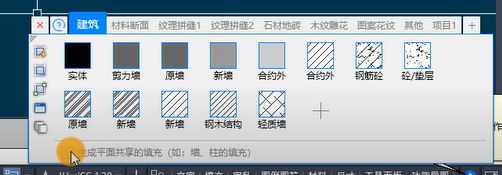

（1）勾选「生成平面共享」复选框
（2）填充自动同步到RC/FC等关联图纸

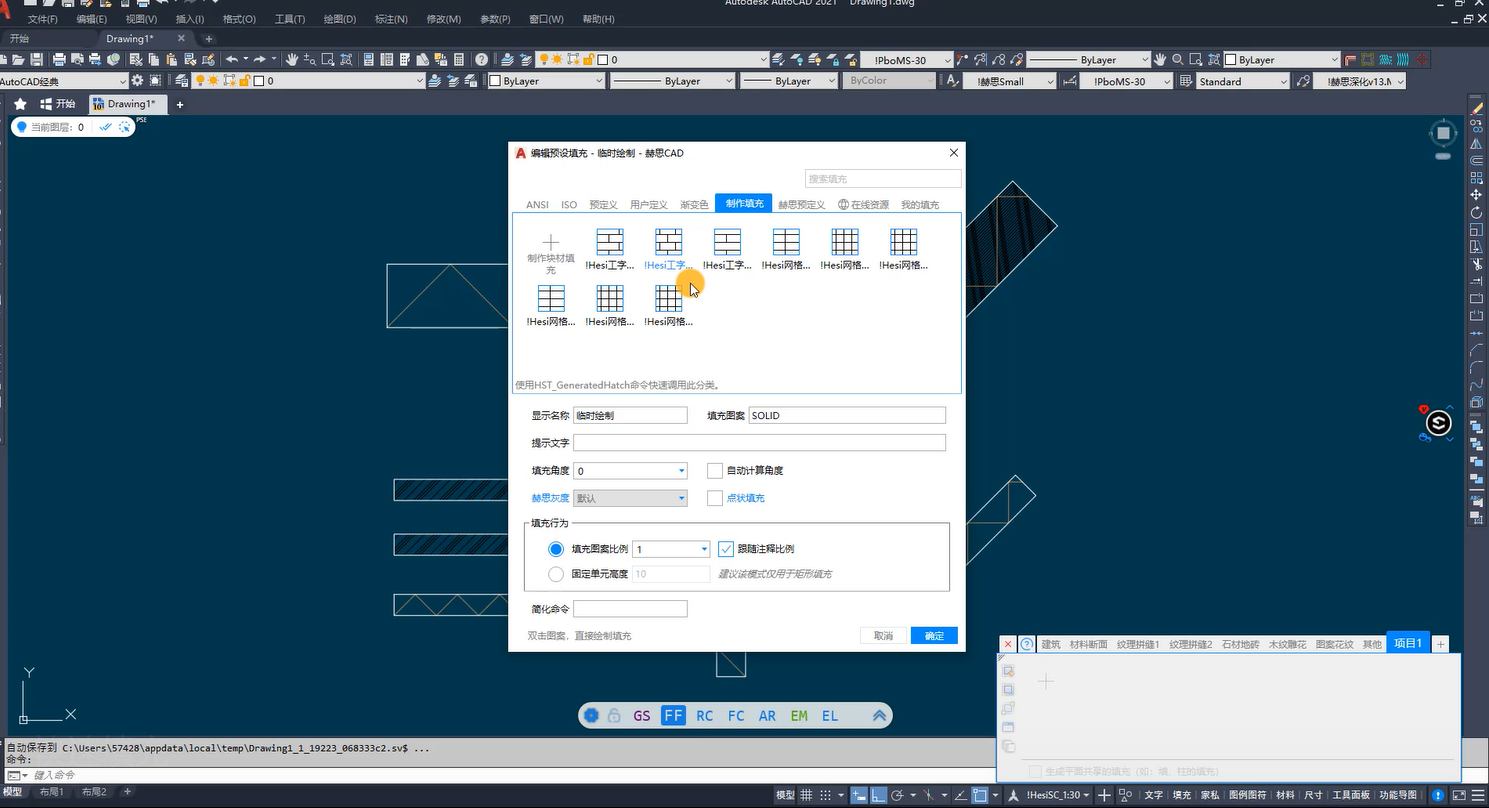

- 填充制作
分类栏 →+号→编辑预设填充→制作填充

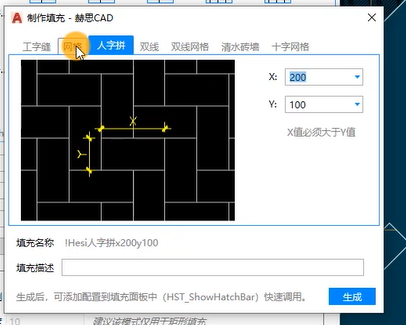

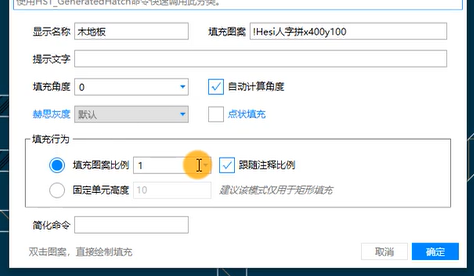

编辑填充：输入想要的图案形状，与尺寸；填写填充描述点击生成
3设置注释比例
图案属性→关联注释比例→多比例图纸适配

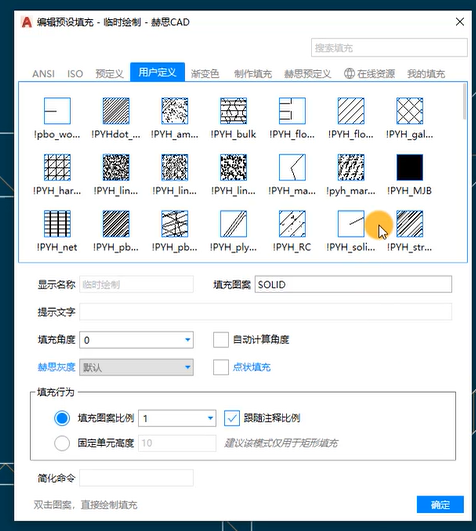

设置填充图案比例等设置

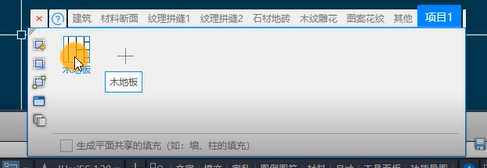

填充制作完成

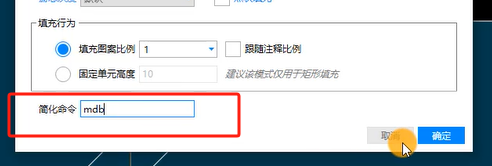

4.创建快捷命令
辑面板→简写命令栏（支持拼音首字母）→高频图案快速调用
用户可以在自定义填充快捷键，方便填充，简化填充流程提高绘图效率；
重点！

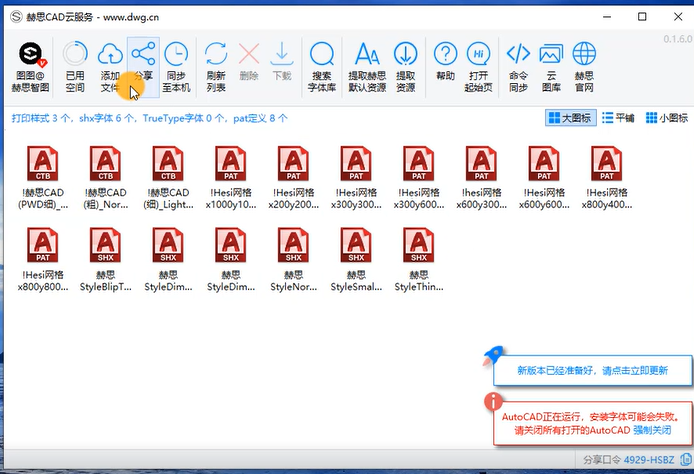

填充图案如何也能让甲方看到？当我们保存CAD文件后会自动生成“！打印样式及字体“，发送该文件给甲方，即使没有安装赫思CAD也能打开！

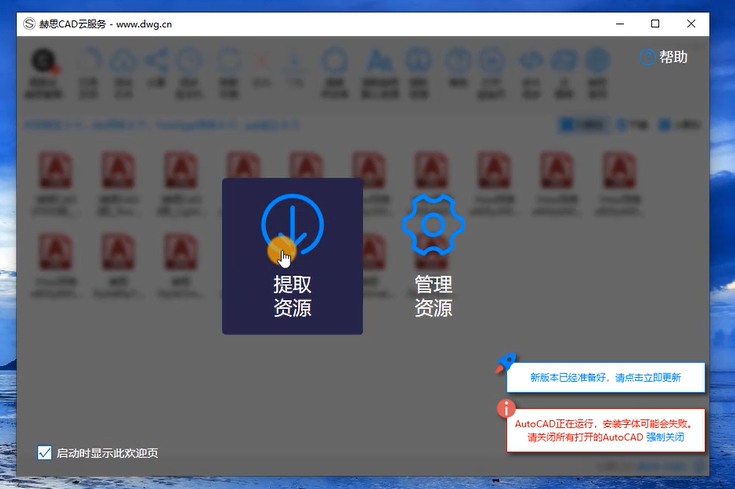

步骤：双击“！打印样式及字体“甲方通过[提取资源]获取填充配置
总结
赫思CAD快速填充功能强大且高效，完美解决传统CAD填充痛点，操作简单，支持智能识别、参数自动匹配、跨图纸同步及云协作。自定义填充体系和快捷命令设置进一步提升绘图效率。保存文件后，甲方无需安装赫思CAD即可查看填充效果。
