赫思CAD：智能绘制门窗，提升设计效率
引言
在室内设计和建筑设计中，门窗的绘制是常见的任务之一。赫思CAD提供了强大的门窗绘制功能，支持多种门和窗的类型，并允许用户根据具体需求进行详细设置。这一功能显著提升了设计效率，确保了图纸的准确性和规范性。
门窗绘制功能概述
赫思CAD的门窗绘制功能允许用户快速绘制各种类型的门和窗，包括平开门、推拉门、折叠门、地弹簧门、防火门等。用户可以通过直观的界面设置门的开启方式、角度、宽度等参数，并自动生成符合规范的图形。
核心功能与优势
1. 多种门类型支持
赫思CAD支持多种门类型，包括但不限于：
- 平开门：可设置开启角度（0°、45°、90°等）和开启方向（内开或外开）。
- 推拉门：适用于需要滑动开启的门。
- 折叠门：适用于需要折叠开启的门。
- 地弹簧门：适用于自动关闭的门。
- 防火门：适用于需要特殊防火功能的门。
2. 智能图层管理
赫思CAD的图层控制系统会自动管理门窗所在的图层，用户无需手动调整图层属性，确保图层的规范性和一致性。
3. 详细参数设置
用户可以根据需要设置门的详细参数，如门套宽度、厚度，窗台石的倒角等。这些设置确保了门窗图形的准确性和美观性。
4. 一键生成
通过简单的点击和选择操作，用户可以快速生成符合要求的门窗图形，显著节省绘图时间。
操作流程
绘制门
- 选择门类型：在工具面板中选择“绘制门”选项，根据需要选择门的类型（如平开门、推拉门等）。
- 设置参数：
- 开启角度：选择门的开启角度（如0°、45°、90°）。
- 开启方向：选择门的开启方向（内开或外开）。
- 门套设置：根据需要设置门套宽度和厚度。
- 绘制门：
- 选择门洞起点。
- 选择门洞中点。
- 选择门洞终点。
- 根据提示设置门的开启方向。

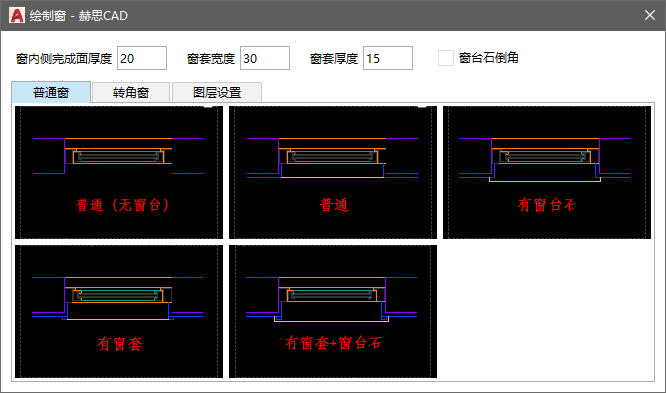

绘制窗
- 选择窗类型：在工具面板中选择“绘制窗”选项，根据需要选择窗的类型（如普通窗、转角窗等）。
- 设置参数：
窗台石厚度：设置窗台石的厚度。
窗套宽度和厚度**：根据需要设置窗套的宽度和厚度。
倒角设置：选择是否需要窗台石倒角。
- 绘制窗：
选择窗洞外侧起点。
选择窗洞外侧终点。
选择窗洞内侧完成面或墙体。
总结
赫思CAD的门窗绘制功能为室内设计和建筑设计提供了一个高效、便捷的解决方案。通过支持多种门和窗类型、智能图层管理、详细参数设置以及一键生成功能，用户可以显著提升绘图效率，确保图纸的准确性和规范性。无论是个人用户还是团队协作，赫思CAD都能帮助您轻松应对复杂的门窗绘制任务，让您的设计工作更加高效、智能。
